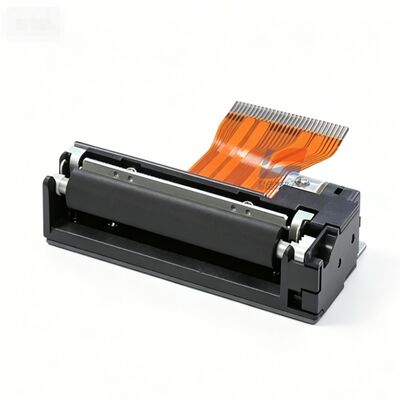

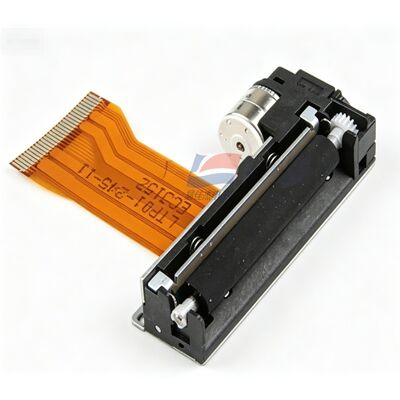

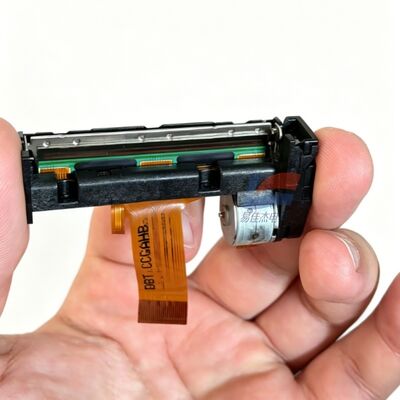

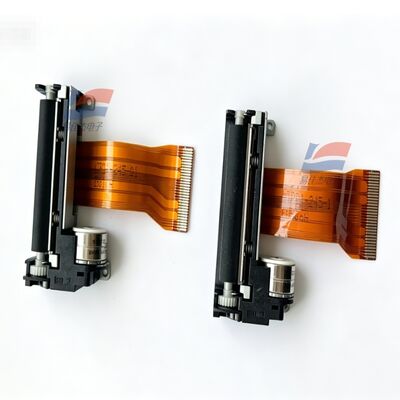

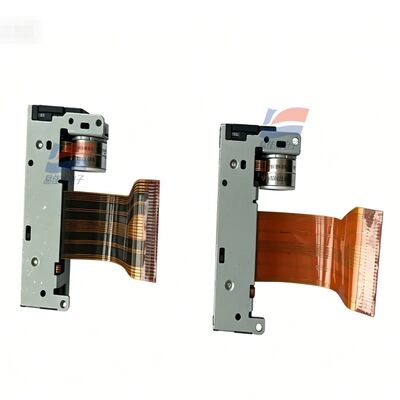

YJJ LTP01-245-C1 3.0 - 4.2V Instrumentos médicos de baixa tensão Cabeça de impressão térmica sem papel

Descrição do produto:

YJJ LTP01-245-C1 3.0 - 4.2V Instrumentos médicos de baixa tensão Cabeça de impressão térmica sem papel

Características:

I. Informações básicas

Modelo: LTP01-245-C1 (produto original da Seiko Instruments)

Tipo: Núcleo horizontal da impressora térmica (largura de papel de 2 polegadas e 58 mm)

Sufixo C1: não possui um interruptor de detecção de abertura do eixo de alimentação de papel, mantém apenas a detecção da temperatura da cabeça térmica e a detecção fotoelétrica da escassez de papel

Alternativas compatíveis: Fujitsu FTP628MCL101, mecanismo ATP201 doméstico

II. Especificações básicas de impressão

Método de impressão: impressão térmica de linhas de matriz de pontos

Pontos de linha e de coluna simples: 384 pontos por linha

Resolução: horizontal 8 pontos/mm, vertical 16 pontos/mm

Largura do papel: 58 mm (tolerância 0~-1 mm)

Largura efetiva de impressão: 48 mm

Velocidade máxima de impressão: 75 mm/s

Distância de passo de alimentação de papel: 0,0625 mm

Pontos máximos de aquecimento síncrono: 64 pontos

Caminho de alimentação de papel: alimentação em forma de arco, estrutura de alimentação de papel simples

III. Configuração do sensor de detecção

Detecção da temperatura da cabeça térmica: termistor incorporado

Detecção da escassez de papel: Sensor fotoelétrico reflector

Detecção de abertura/fechamento do eixo de alimentação de papel: Nenhuma (versão C1 difere do modelo com interruptor)

IV. Parâmetros da fonte de alimentação eléctrica

1Duas fontes de alimentação independentes

Voltagem de controlo lógico Vdd: 3,0~3,6V / 4,75~5,25V (escolha uma)

Voltagem da cabeça de aquecimento/motor Vp: 4,75~9,5V DC

2. Corrente de pico

Corrente de pico da cabeça de impressão: 3,76A (9,5V, 64 pontos aquecidos simultaneamente)

Corrente máxima do motor passo a passo: 0,6A

3Interface de fiação: fiação flexível FPC de 30 pines

V. Duração de vida e parâmetros ambientais

Duração da impressão

Duração total do pulso de aquecimento: 100 milhões de pulsos

Período de vida útil do papel: 50 km (usando papel térmico original qualificado na fábrica)

Temperatura de funcionamento: 0°C ~ +50°C

Temperatura de armazenagem: -20°C ~ +70°C

Humidade de funcionamento: 20%~80% RH, sem condensação

VI. Dimensões físicas e peso

Dimensões totais (excluindo saliências): 69,8 × 32,7 × 15,3 mm

Peso líquido total: aproximadamente 44 g

Estrutura: Base metálica + engrenagens metálicas, dissipação de calor estável

VII. Equipamento aplicável

Máquinas portáteis de venda a retalho, equipamento de ensaio médico, gravadores portáteis, impressoras de bilhetes de pequeno porte para instrumentos industriais, terminais de veículos, impressoras portáteis de caixa registadora
