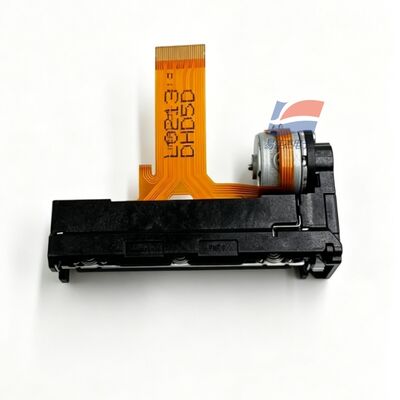

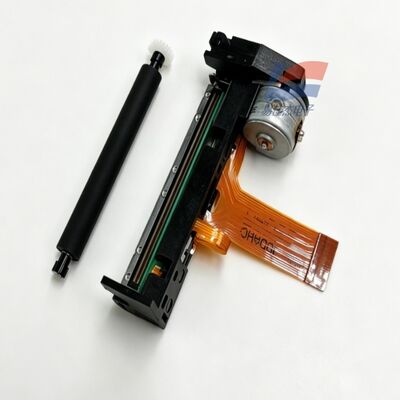

YJJ LTP02-245-13 Núcleo de impressora térmica ultrafinha de 2 polegadas de 58 mm para máquinas POS portáteis portáteis

Descrição do produto:

YJJ LTP02-245-13 Núcleo de impressora térmica ultrafinha de 2 polegadas de 58 mm para máquinas POS portáteis portáteis

Características:

I. Informações básicas do modelo

Modelo: LTP02-245-13

Tipo: Núcleo de impressora térmica de tipo fila (modelo de 2 polegadas de dimensão ultrafiníssima)

Distinguir o sufixo: a versão 13 não possui interruptor de detecção da tampa aberta do eixo de papel sob pressão;Apenas a versão padrão não tem sensor fotoelétrico de escassez de papel + medição de temperatura da resistência térmica da cabeça de impressão; a mesma série LTP01 é um modelo grosso com um grande volume, LTP02 concentra-se na leveza e portabilidade

II. Especificações básicas de impressão

Método de impressão: impressão térmica de linhas de matriz de pontos

Número de pontos de linha única: 384 pontos por linha

Resolução: Horizontal 8 pontos/mm (203 DPI), vertical 16 pontos/mm

Pitch: horizontal 0,125 mm, vertical 0,0625 mm

Largura do papel: 58 mm padrão (compatível com papel térmico de 57,5 ± 0,5 mm)

Largura efetiva de impressão: 48 mm

Espessura do papel: 60~80μm de papel térmico comum

Velocidade máxima de impressão: 100 mm/s (modelo industrial de alta velocidade do mesmo tamanho)

Pontos máximos de aquecimento síncrono: 45 pontos (consumo de energia inferior ao LTP01)

Estrutura de alimentação de papel: alimentação de papel reta, mecanismo de alimentação de papel simples, estrutura compacta

III. Sensores de detecção integrados

Medição da temperatura da cabeça de impressão: resistência térmica NTC incorporada, protecção contra o sobreaquecimento

Detecção da escassez de papel: Sensor fotoelétrico reflector

Detecção da tampa aberta do eixo de papel: Nenhuma (diferença fundamental da versão 13)

IV. Parâmetros da fonte de alimentação elétrica (dual fonte de alimentação independente)

1. Intervalo de tensão

Voltagem de aquecimento / motor Vp: 5,5 ~ 9,5 V DC

Voltagem de controlo lógico Vdd: 3,0 ~ 3,6 V CC (típico 3,3 V)

2. Corrente de pico

Corrente máxima da cabeça de impressão: 2,64A (9,5V, aquecimento simultâneo de 45 pontos)

Corrente máxima do motor passo a passo: 0,6A

Corrente lógica de espera: ≤ 100 mA

3. Resistência térmica da cabeça de impressão: 162~198Ω (típica 180Ω@25°C)

4. Cablagem: 30Pin FPC cablagem flexível

V. Duração de vida e condições ambientais de funcionamento Duração de vida

Duração do pulso de aquecimento: ≥ 1 bilião de vezes

Duração de utilização do papel: ≥ 50 km (papel térmico padrão de fábrica original)

Ambiente de funcionamento: -10°C ~ +50°C, 20% ~ 85% RH (sem condensação)

Ambiente de armazenagem: -20°C ~ +60°C, sem condensação

VI. Dimensões físicas e peso

Dimensões totais (excluindo protuberâncias do motor / do cableamento): 67,3 × 18,1 × 30,0 mm

Peso líquido de toda a máquina: aproximadamente 28 g (cerca de 40% mais leve que a LTP01-245, ultrafina e leve)

VII. Comparação das principais vantagens LTP01-245-C1

Espessura de apenas 18,1 mm, volume significativamente reduzido, adequado para dispositivos portáteis portáteis

Peso total 28 g, leve, escolha preferida para equipamentos a bateria

Número de hotspots síncronos 45 pontos, menor corrente de pico, menor custo de concepção de potência

Velocidade máxima de impressão 100 mm/s, mais rápida que a 75 mm/s do LTP01

Desvantagens: estrutura interna compacta, não adequada para impressão industrial contínua a longo prazo com rolos grandes de papel

VIII. Dispositivos aplicáveis

Máquinas portáteis de colocação de mercadorias, analisadores médicos, gravadores portáteis, detectores portáteis, terminais de bilhetes de veículos, pequenos terminais financeiros portáteis, equipamento de recolha portátil industrial
