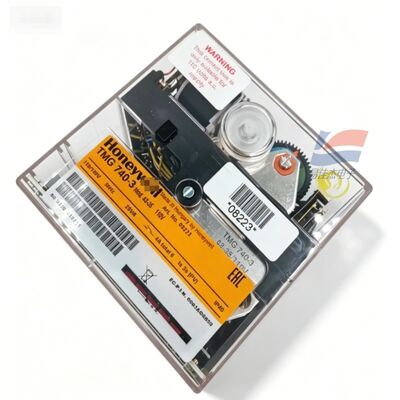

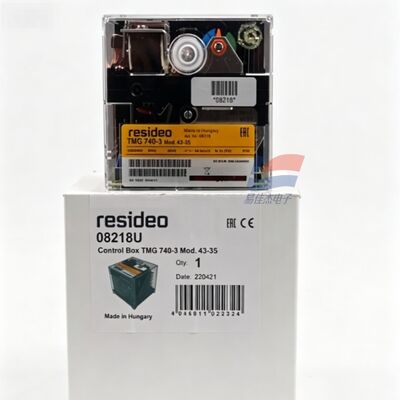

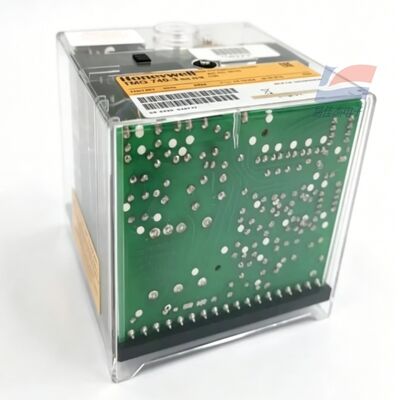

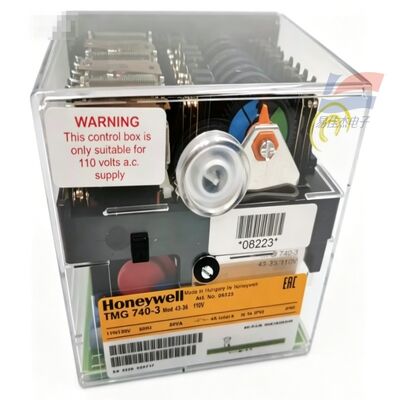

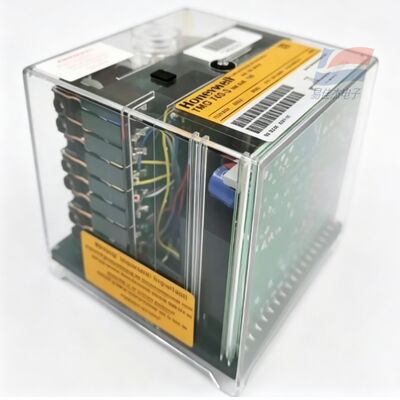

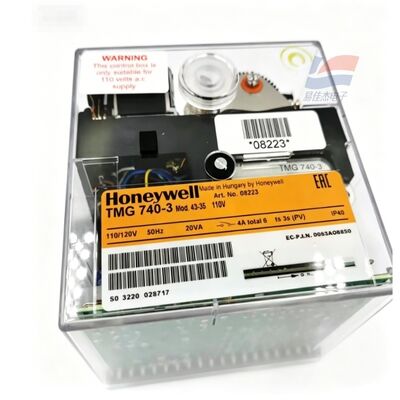

YJJ TMG740-3 TMG 740-3 Controlador satrônico de combustão Controlador de programa de ignição para queimadores de combustível

Descrição do produto:

YJJ TMG 740-3 Controlador satrónico de combustão Controlador de programa de ignição para queimadores de combustível

Características:

I. Informações básicas originais da fábrica

O TMG740-3 é um controlador de combustão de óleo e gás de duplo uso de alta potência de tipo de ar forçado com caixa de controle programável de segurança.É comumente referido como um controlador de combustão / controlador de programa de ignição na indústria.

Segmentação e classificação completa dos modelos

O formato completo do modelo: TMG 740-3 Mod.XX-XX, onde Mod representa parâmetros de tempo.

Mod.32-32 Número de ordem: 08211U

Mod.43-35 Número de encomenda: 08218U (em existência no mercado até ao máximo)

Mod.13-53 Número de ordem: 08223U

Posicionamento do produto

Adequado para máquinas de combustão a gás/combustível com regulação proporcional, aquecedores a ar quente a combustão direta;conformidade com as normas europeias de segurança da combustão EN298.

Descrição do estado

II. Parâmetros técnicos elétricos e de cronometragem essenciais

1Especificações da fonte de alimentação

Voltagem de trabalho: AC220~240V (-15%~+10%), 50Hz (compatível com 40~60Hz)

Consumo total de energia: aproximadamente 15VA

Fusão: 10A de sopro rápido / 6A de sopro lento

Corrente de saída máxima de um único terminal: 4A, potência total da máquina: 6A

Nível de proteção: IP44, temperatura do ambiente de instalação: -20°C ~ +60°C

Peso total da máquina (incluindo a base): 1100 g

2Tabela de compatibilidade de detecção de chama (comum para três tipos de detectores)

Método de detecção Sensibilidade do gatilho Limite superior da distância de fiação

Sonda de iões ionização 1,6μA Fios ordinários 50m / Fios blindados 100m

Tubo fototérmico ultravioleta UV 70μA Fios comuns 100m / Fios blindados 200m

Sonde de intermitência IR infravermelha 5μA (limite para 2 luzes LED acesas) Tal como a sonda iônica

3. Sequência de calibração (modelo convencional Mod. 43-35)

Tempo de pré-sopa: 43 s (ventilação forçada com amortecedor de ar totalmente aberto)

Tempo de pré-ignição: 3 s fixos

Intervalo de detecção de segurança da válvula de segurança: 5 s (janela de ignição de segurança, timeout bloqueia a máquina em caso de avaria)

Bloqueio por falha: perda de chama, pressão de ar insuficiente, falha da sonda UV, bloqueio automático, necessidade de redefinição manual

4Estrutura do hardware

Caixa transparente retardadora de chama, bloco terminal de base de ligação

Mecanismo interno de cronometragem de câmara de motor síncrono, 16 interruptores de câmara, transformador, indicador LED de estado de falha (5 níveis de exibição da intensidade da chama)

Painel frontal com botão de reinicialização + luz de indicador de alarme de falha, os saltadores inferiores podem ser configurados para interruptor de pressão de ar, lógica de monitoramento de ignição

III. Cenários de equipamento aplicáveis

Quentadores industriais de gás/combustível de alta potência, caldeiras, geradores de vapor

Fornos de secagem de tinta a ar quente, aquecedores a ar a combustão directa

Equipamento de aquecimento industrial de dois estágios de fogo/regulação proporcional, equipamento de tratamento térmico de fornos

Unidades de combustão a gás

Especificações:
