Descrição do produto:

YJJ RAK19007 Conselho de Base WisBlock 2a geração - Conselho de Avaliação Conselho de Desenvolvimento de Módulos de Base

Características:

I. Visão geral básica

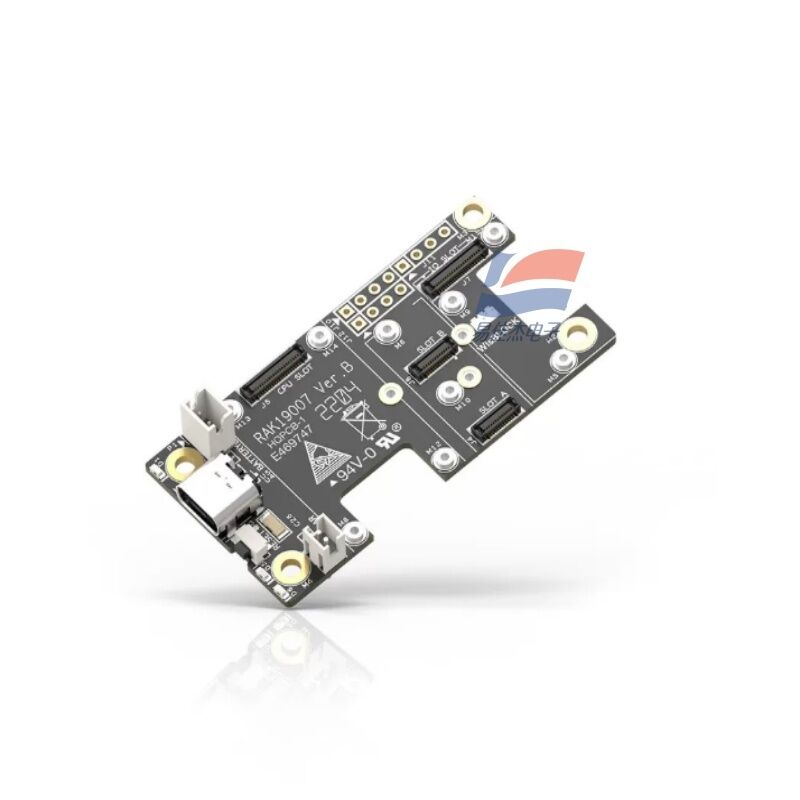

O RAK19007 é a segunda geração do RAK WisBlock universal evaluation board/base development board, substituindo o antigo RAK5005-O. É o portador de toda a solução IoT modular LoRaWAN,utilizado para hospedar o controlador central WisBlock, vários sensores, posicionamento GNSS, módulos de expansão IO, fornecendo energia, carregamento, porta serial e capacidades de expansão de ônibus.É uma base padrão para o desenvolvimento rápido de protótipos e nós externos de baixa potênciaRAKwireles... .
II. Parâmetros de hardware básicos
1. Tamanho físico e estrutura
Dimensões: 60 mm × 30 mm, PCB compacto ultrafinos
Instalação: 4 furos de fixação de parafuso M2,5, podem ser instalados diretamente no gabinete

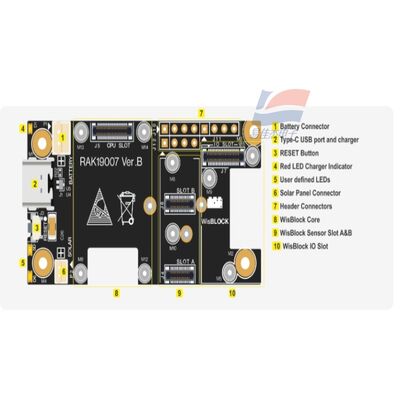

Layout da ranhura:
Corretor do núcleo (40Pin): 1 caminho, instalar módulo do núcleo WisBlock (como RAK4631, RAK11200, RAK3172 etc. núcleo LoRa)
Sensor Slots A/B/C: 3 caminhos, suportam módulos de sensores pequenos padrão de 10 mm (temperatura, umidade, gás, fotoelétrico, aceleração, etc.)
Fenda D (fenda de grande porte): 1 caminho, compatível com um módulo de grande dimensão de 23 mm (modulo celular GNSS de posicionamento RAK12500, 4G/NB-IoT)
Optimização de segunda geração: o módulo GNSS inserido na ranhura D não ocupa outras posições dos sensores, resolvendo o problema do conflito espacial na primeira geração.
Método de instalação: o módulo pode ser montado na parte superior e inferior da placa de base em qualquer orientação
2Sistema de alimentação (Vantagem principal)
Múltiplas entradas de alimentação
USB-C 5V: descarregamento de programas, depuração de portas em série, carregamento de baterias de lítio
Pad BAT: alimentação por bateria de lítio polímero única de 3,7 V
Pad solar: entrada de painel solar de 5 V, autocarregamento externo fora da rede
Chip de gerenciamento de carregamento de bateria de lítio incorporado, para automaticamente o carregamento quando cheio
Duas saídas de 3,3 V:
VDD: alimentação constante, alimentação contínua do comando principal do núcleo
3V3_S: pode ser desativado por software (controlado por pin IO2), fornece energia para 4 slots de sensor de forma independente, corta periféricos para reduzir significativamente o consumo de energia durante o sono
Output máximo de 750 mA para regulação de tensão de 3,3 V, satisfazendo os requisitos de funcionamento simultâneo de sensores múltiplos
Extremamente baixo consumo de energia estática durante o período de sono, adequado para nós de monitorização a longo prazo com baterias em estado natural
3. Recursos de interface
USB Tipo-C: gravação de firmware, registro de porta serial, carregamento tudo em um
Pin de expansão externa (2.54mm): leva o botão de download BOOT, múltipla GPIO, hardware I2C, hardware UART, pode ser conectado externamente com dispositivos externos (LTH-1550-01 interruptor fotoelétrico, relé,exibição)
Botões montados no quadro: botão de reinicialização, botão de arranque BOOT
Bus: bus I2C/SPI/UART unificado dentro da placa de base, todos os slots comunicam automaticamente entre si, sem necessidade de fiação manual
4Especificações ambientais
Temperatura de funcionamento: -40°C ~ +85°C, temperatura industrial de nível superior
Ambiente de desenvolvimento compatível: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Norma de protecção do ambiente: RoHS
III. Função e utilização do núcleo
1. Avaliação rápida de protótipos da Internet das Coisas LoRaWAN (Objetivo principal)
Combinado com o WisBlock Core (RAK4631/RAK3172) para construir rapidamente nós de monitoramento de área larga de baixa potência, sem necessidade de projetar fonte de alimentação, carregamento, placa de adaptador de sensor, plug-and-play:
Monitorização ambiental: temperatura, humidade, pressão atmosférica, CO2, combinação de sensores de gás
Localização do ativo: D slot inserindo módulo GNSS, utilizado como localizador externo
Recolha industrial: interruptor fotoelétrico, vibração, portal de comunicação de dados do sensor de nível de líquido
