Detalhes do produto:
|
| Resolução: | 16 bits | Baixa velocidade 8SPS: | ideal para supressão de ruído da rede elétrica |
|---|---|---|---|
| Tensão de alimentação: | 2.0V ~ 5,5V | Modo de conversão contínua: | típico 150μA |
| Consumo típico de energia: | 0,3mW | Faixa de tensão analógica de entrada: | 0V~VDD |
| X2QFN-10 (IRUGR): | 2,0 mm × 1,5 mm × 0,4 mm | SOT-10 (DYN): | 2,9 mm × 2,8 mm × 0,6 mm |
| Destacar: | Yjj ads1115 módulo adc de 16 bits,conversor analógico-digital de alta precisão,placa de desenvolvimento adc de 4 canais |
||
Descrição do produto:

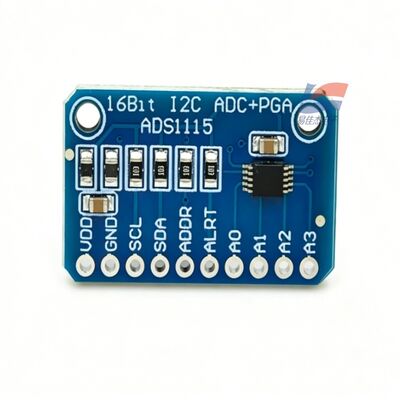

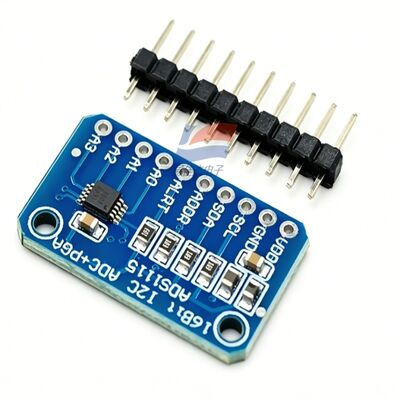

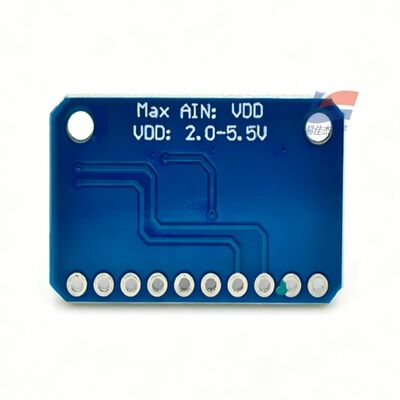

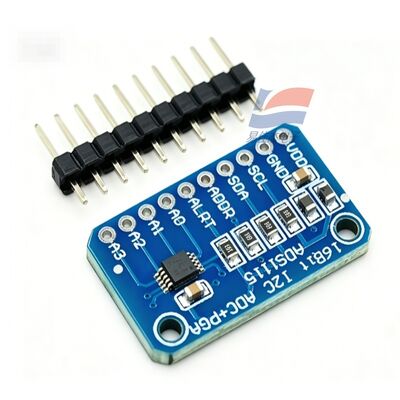

YJJ ADS1115 Conversor analógico para digital de alta precisão de 16 bits ADC Development Board Module 4 Channels
Características:
Resolução: 16 bits, sem perda de dados
Voltagem mínima LSB (PGA = 16, FS = ±0,256V): 8μV
Não linearidade da integral INL: ±0,5 LSB
Relação de rejeição de modo comum CMRR: DC típico 100dB, frequência de rede 50/60Hz 105dB (modo 8SPS de baixa velocidade)
Desvio da temperatura de ganho: 5~7 ppm/°C
Referência interna de baixa deriva, sem necessidade de fonte de referência externa
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (padrão) / 250 SPS / 475 SPS / 860 SPS (máximo)
Baixa velocidade 8SPS: óptima para a supressão do ruído da rede
Alta velocidade 860SPS: aquisição rápida de sinal dinâmico
VIII. Parâmetros da fonte de alimentação eléctrica
Voltagem de alimentação (igual tensão analógica/digital): 2,0 V ~ 5,5 V, compatível com microcontroladores de 3,3 V/5 V
Corrente de funcionamento:
Modo de conversão contínua: 150 μA típico
Modo de inactividade de conversão única: desligamento automático após a conclusão da conversão, consumo médio de energia extremamente baixo de todo o dispositivo
Consumo típico de energia: 0,3 mW
Intervalo de tensão analógica de entrada: 0V ~ VDD (unilateral)
IX. Interface digital I2C
Compatível com o padrão I2C, taxa máxima de 400 kHz
4 endereços selecionáveis por hardware (pin ADDR conectado ao switch VDD/GND/SDA/SCL), até 4 chips ADS1115 podem ser conectados em um único barramento
Comparador digital incorporado: limiares superiores e inferiores ajustáveis, saída de interrupção do pin ALERT, despertar o MCU no gatilho de sobrevoltagem/baixa voltagem
X. Tamanho da embalagem (3 tipos principais de montagem de superfície)
X2QFN-10 (IRUGR): 2.0 mm × 1.5 mm × 0.4 mm, volume ultra-pequeno, portátil / micro sensor
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, montagem de superfície geral
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, adequado para solda manual
XII. Ambiente de funcionamento
Temperatura de funcionamento: -40°C ~ +125°C
Temperatura de armazenagem: -60°C ~ +150°C
Humidade: 0~95% RH, sem condensação
Compatível com a RoHS
XIII. Principais funções integradas
Referência de tensão interna de alta precisão
Oscilador de relógio interno, sem necessidade de cristal externo
PGA de ganho programável, que cobre sinais de microvoltagem a 5 V
Multiplicador MUX analógico de 4 canais
Comparador de tensão digital + saída de interrupção
Modo de poupança de energia de conversão única, preferido para nós alimentados a bateria
Especificações:
| Fornecimento de energia | DC19.2~28.8V |
| Produção | SPDT (normalmente aberto + normalmente fechado) |
| Capacidade de contacto | 1A/250VAC |
| Consumo de energia | ≤ 80 mA |
| Conexão | M12 × 1 inserção reta de 5 pines |
![]()
