YJJ WisLink PLC LX200V30 Placa de avaliação Módulo de comunicação de linha de energia (PLC) para rede híbrida PLC + LoRa

Descrição do produto:

Placa de avaliação YJJ WisLink PLC LX200V30 - Módulo de comunicação de linha de energia (PLC) para rede híbrida PLC + LoRa

Características:

I. Visão geral do produto
1. Módulo central LX200V30
SoC de controle principal: Chip de operadora de linha de energia de banda larga Qualcomm QCA7420
Método de modulação: Multiplexação por divisão de frequência ortogonal OFDM
Protocolo padrão: IEEE1901, HomePlug AV International Universal PLC Padrão de banda larga
Meio de transmissão: linha de energia, par trançado, cabo coaxial, todos os três meios são compatíveis
Companion EVB: Placa de avaliação WisPLC PRO (LX200V30 EVB), usada para testes rápidos, desenvolvimento de protótipos e verificação de soluções
II. Parâmetros de desempenho de RF e comunicação
Taxa da camada física
Taxa PHY máxima: 500Mbps; Taxa de transferência real do negócio aproximadamente 400~460Mbps (RAKwireles...)
Banda de frequência operacional
2 ~ 68 MHz (compatível com banda de televisão com fio CATV, sem interferência); Geralmente recomendado 2~30MHz para reduzir interferência (Rakwireles...)
Distância de transmissão (ambiente de fiação ideal)
Linha de energia CA: Máximo 300m
Par Trançado (Linha Telefônica / Cabo de Rede): Máximo 600m
Cabo Coaxial: Máximo 2000m (RAKwireles...)
Capacidade de configuração de rede
Rede única Até 7 módulos LX200V30 podem ser montados, conectados automaticamente em rede, configuração zero, pronto para ligar
Criptografia de segurança
Criptografia de hardware AES de 128 bits integrada para evitar espionagem e adulteração de dados (RAKwireles...)
Anti-Interferência
Compatibilidade eletromagnética C4 de nível industrial, compatível com conversores de frequência, máquinas de solda, motores, etc. Cenários de fonte de alimentação de ruído forte; Tremulação de baixo atraso <1,8 ms
III. Especificações do módulo de hardware (Módulo LX200V30)
Tamanho: 40 mm × 30 mm, módulo de pino de carimbo padrão
Barramento de interface
Interface Ethernet MII (conectar ao MCU/PHY)
Cabeçalho de pino padrão de 2,54 mm para fonte de alimentação, GPIO, luz indicadora de status
Requisitos de fonte de alimentação (lado do módulo)
Fonte de alimentação dupla: 3,3 V DC (Chip Core) + 12 V DC (Transformador de unidade de linha PLC), ambos devem ser alimentados ao mesmo tempo
Indicador de status GPIO
PWR: Luz indicadora de energia
ETH: link Ethernet/dados piscando
PLC: Link de linha de energia/dados piscando
Faixa de temperatura operacional
Operação: -40°C ~ +85°C
Armazenamento: -40℃ ~ +85℃
Consumo de energia
Espera: Aproximadamente 120mA; Transmissão de carga total: 220 ~ 280mA; Alta carga sugere adição de dissipador de calor

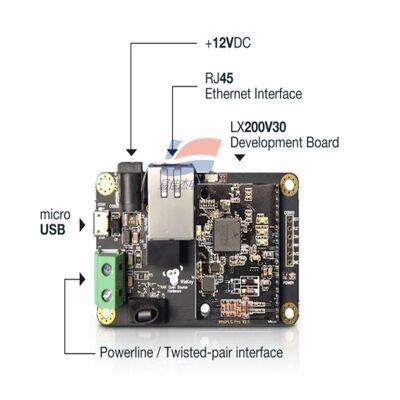

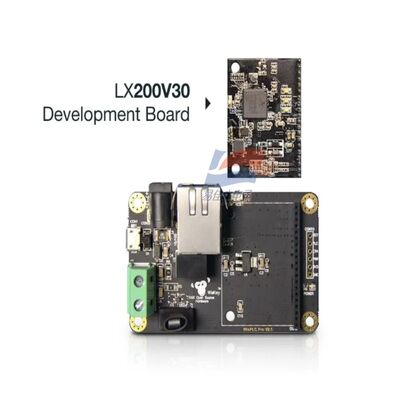

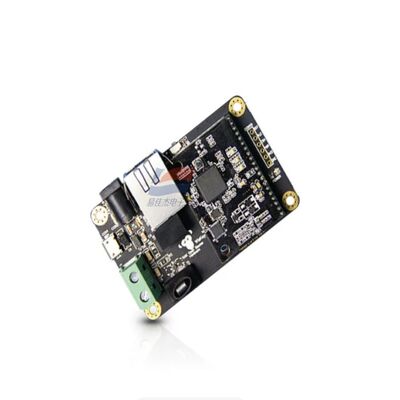

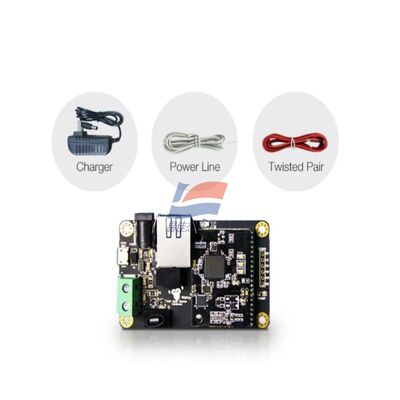

4. Configuração completa da placa de avaliação LX200V30 EVB (placa base WisPLC PRO)
1. Interface de fonte de alimentação (dois métodos de fonte de alimentação)
Soquete de corrente contínua DC: entrada de adaptador DC de 12 V (recomendado)
Micro USB 5V: Somente depuração da fonte de alimentação, não é possível acionar a potência total do PLC
O circuito intensificador integrado da placa base gera automaticamente fonte de alimentação dupla de 3,3 V + 12 V exigida pelo módulo
2. Interface comercial externa
Porta Ethernet RJ45 Gigabit: Conecte ao computador, gateway, nó RAK4630/4631 LoRa
Bloco de terminais verde: saída de acoplamento de linha de energia (conecte energia elétrica de 220 V/barramento CC de baixa tensão)
Par trançado reservado, soquetes de solda de cabo coaxial, podem testar diretamente a transmissão multimídia
3. Interface de depuração
Porta serial UART: ferramenta de linha de comando wislink-cli, visualizar qualidade do link, modificar banda de frequência, atualização de firmware OTA
Dip Switch: Troca Rápida de Banda de Frequência PLC, Modo de Rede
LED integrado de três cores: exibição em tempo real de energia, Ethernet, status do link da linha de energia
4. PCB da placa de avaliação de dimensões mecânicas: Aproximadamente 75 mm × 50 mm, com 4 furos de fixação de instalação de tamanho Φ3
Cenários típicos de aplicação
Local industrial: Substitua os cabos de alimentação originais por cabos de rede e use rede híbrida PLC + LoRa (com gateway RAK4630/RAK5146)
Estação fotovoltaica/de carregamento: Transmissão de dados em alta velocidade para barramento CC
Monitoramento de segurança: use a energia elétrica do edifício para transmitir vídeos de câmeras de alta definição
Edifícios inteligentes, monitoramento de energia, medidores inteligentes, redes de equipamentos médicos
Desenvolvimento de protótipo de equipamento: Verificação rápida de soluções de comunicação de linha de energia usando placa de avaliação EVB
