YJJ RAK5146 Módulo de concentrador PiHAT adequado para LoRaWAN para recolha de dados de sensores

Descrição do produto:

YJJ RAK5146 Módulo de concentrador PiHAT adequado para LoRaWAN para recolha de dados de sensores

Características:

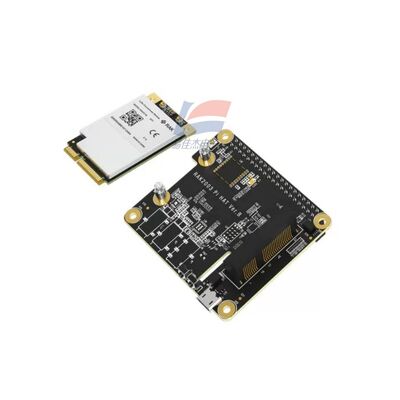

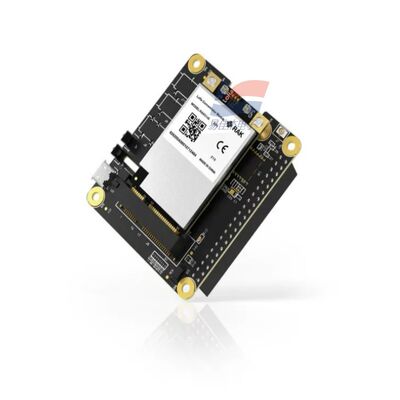

I. Lista de componentes
O kit padrão inclui:
RAK5146 mPCIe LoRa concentrator módulo (SX1303 banda base)
Placa de adaptador RAK2287/RAK5146 PiHAT (Raspberry Pi 40Pin HAT)
Antenna incorporada MHF LoRa
Antenna GPS MHF (com versão GPS incluída)
Equipamento de fixação de parafusos de postes de cobre
II. Parâmetros de hardware da placa de adaptador PiHAT
1Modelos compatíveis do Raspberry Pi
Raspberry Pi 3B+/4B (40 pin de cabeçalho padrão), não compatível com Pi Zero/5 (fornecimento de energia / diferenças de pin)
2Interfaces e alimentação
Soquete feminino: GPIO padrão 40Pin Pi
Fenda: Mini PCIe 52Pin (inserção reta para módulo RAK5146)
Conversão de potência: DC-DC incorporado, entrada Raspberry Pi 5V para 3,3V para módulo de concentrador
Ligações de comunicação: SPI (transmissão de dados), UART (porta serial GPS), GPIO (controle de reinicialização / espera, sincronização de tempo PPS)
3Especificações mecânicas
Tamanho: 65 mm × 55 mm × 18 mm
Peso: 22,7g
Instalação: 4 postes de cobre empilhados em cima do Raspberry Pi
III. Parâmetros do núcleo do módulo do concentrador RAK5146 SX1303
1Base de rádio.
Chip principal: Semtech SX1303 LoRa gateway baseband + 2 peças de SX1250 RF front-end
Capacidade de demodulação do canal:
Detector de pacotes LoRa de 8×8 canais
8 canais de desmodulação SF5~SF12, 8 canais de desmodulação SF5~SF10
1 desmodulação LoRa de alta velocidade (125/250/500 kHz) + 1 desmodulação FSK
Demodulação paralela de até 16 pacotes de dados terminais simultaneamente
2. Desempenho de RF
Potência de transmissão: máximo 27 dBm
Sensibilidade de recepção: -139 dBm @ SF12, BW125 kHz
Suporta bandas de frequência globais (selecione a versão correspondente ao encomendar):
CN 470, EU868, US915, AS923, AU915, KR920, IN865, RU864
Interface da antena: 2 tomadas UFL/MHF (antena LoRa + antena GPS)
Funções opcionais: Monitorização do canal LBT, marcação de tempo fina de alta precisão
3. GPS (versão opcional)
GNSS multimodo integrado ZOE-M8Q, saída PPS segundo pulso para sincronização de tempo e posicionamento do gateway
4. Fornecimento de energia elétrica
Voltagem do módulo: 3,0 V ~ 3,6 V (3,3 V típicos)
Consumo de energia durante a transmissão: 510~515mA
Consumo de energia durante o estado de espera de recepção: 70~100 mA
Temperatura de funcionamento: -40°C ~ +85°C
5Interface de comunicação
O kit é compatível com PiHAT para interface SPI; há também uma versão USB RAK5146 disponível para seleção
6Formulário
Tamanho de cartão mini PCIe padrão, espessura 5,5 mm
IV. Implementação de software e gateway
Imagem pré-compilada oficial: Baseado no sistema Raspbian, LoRa Packet Forwarder incorporado
Plataforma de integração: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, etc. servidores LoRaWAN padrão Método de implantação: gravar a imagem em um cartão SD,Acesso SSH para configurar banda de frequência e endereço do servidor
Sincronização de tempo: GPS PPS sincronização de hardware, não GPS disponível, usar NTP de rede para a sincronização
V. Cenários de aplicação típicos
Parque / estufa / área da fábrica LoRaWAN portal local
Recolha de dados de sensores (acoplada a nós RAK4630/4631
