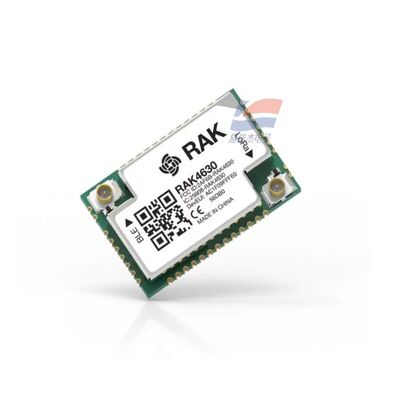

YJJ RAK4630 NRF52840 SX1262 Os módulos utilizados para LoRaWAN são LoRa+Bluetooth

Descrição do produto:

YJJ RAK4630 NRF52840 SX1262 que são usados ​​para LoRaWAN são módulos LoRa + Bluetooth

Características:

Posicionamento Básico
RAK4630 é um módulo de modo duplo de montagem em superfície SMT estilo carimbo, com um nRF52840 interno (controle principal BLE5.0) + rádio SX1262 LoRa;
RAK4631 é uma placa acabada com base e o chip principal é RAK4630. Os núcleos de hardware dos dois são exatamente iguais, apenas a embalagem/base são diferentes. RAKwireles... .
O firmware RUI3 AT pré-instalado padrão suporta porta serial/Bluetooth Low Energy (BLE) para enviar comandos AT, sem a necessidade de compilação e desenvolvimento complexos.
1. MCU de controle principal (núcleo BLE nRF52840)
Núcleo: ARM Cortex-M4F de 32 bits, com FPU de hardware para operações de ponto flutuante
Frequência: 64 MHz
Armazenamento: 1 MB Flash + 256 KB RAM
Segurança: Hardware CryptoCell, com criptografia AES/ECDH/SHA
Periféricos: RTC de 32,768 kHz, bobina NFC-A, USB 2.0 de velocidade total
2. Parâmetros de rádio Bluetooth BLE 5.0 (2,4 GHz)
Padrão de protocolo: BLE5.0, suporta malha BLE, longo alcance (longa distância), alta velocidade de 2 Mbps, NFC-A
Banda de frequência: 2.402 ~ 2.480 MHz
Potência de transmissão: -20dBm ~ +4dBm, com ajuste de passo de 4dB
Sensibilidade de recepção:
1Mbps: -95dBm
Modo de longo alcance de 125 kbps: -103dBm
Engrenagens de taxa: 2Mbps / 1Mbps / 500kbps / 125kbps
Interface de antena: soquetes IPEX4 duplos (antena BLE independente, antena LoRa independente, impedância de 50Ω)
Consumo típico de energia BLE
Transmissão TX (0dBm) ≈ 4,8mA
Recepção em espera ≈ 1mA
Sono profundo de todo o dispositivo 2,0 ~ 4,23 μA (despertar RTC)
3. Rádio LoRa SX1262 (longa distância sub-GHz)
Distinção de versão de banda
RAK4630 (L): 433~470 MHz (CN470 doméstico)
RAK4630(H): 779~923 MHz (EU868/US915/AS923)
Protocolo: LoRaWAN 1.0.3, LoRa P2P ponto a ponto
Potência de transmissão: Aumente até +22dBm
Sensibilidade de recepção: Mínimo - 148dBm, orçamento total do link 170dB
Largura de banda: Ajustável de 7,8kHz a 500kHz, com oscilador de cristal TCXO de alta precisão com compensação de temperatura integrado
Consumo de energia LoRa: transmissão de potência total ≈ 14,5mA, recepção contínua ≈ 14,5mA
4. Parâmetros da fonte de alimentação elétrica
Tensão operacional: 2,0 V ~ 3,6 V (sistema de bateria de lítio 3,7 V, - alimentação direta 5 V)
Fonte de alimentação recomendada: bateria de lítio 3,3 V LDO / 3,7 V
Corrente de suspensão: Típica 4,23μA, mínimo 2,0μA (despertar com cronometragem RTC)
Corrente de pico: transmissão de potência total LoRa ≈ 14,5mA, pico BLE <5mA
USB: VBUS 5V apenas para programação, depuração de fonte de alimentação, não para fonte de alimentação de longo prazo de todo o dispositivo
5. Interfaces de hardware (selos de 44 pinos)
Porta serial: 2 UART de hardware (comandos AT, comunicação de sensor)
I2C: 2 grupos de I2C, compatível com sensor de oxigênio LOX-02, sensor de pressão MPXHZ6115
SPI: SPI de alta velocidade (Flash externo, display)
ADC: 3 entradas analógicas de 12 bits (tensão da bateria, coleta de sensor analógico)
GPIO: 8 IO de uso geral, suporta ativação de interrupção externa
USB: almofada de sinal micro USB
NFC: saída do pino da antena NFC
Depuração: interface de depuração de download SWD
6. Dimensões Mecânicas e Meio Ambiente
Forma: Selos Módulo de montagem em superfície SMT Dimensões: 15mm × 23mm × 3mm
Pinos: almofadas postais de 44 pinos, soldagem de montagem em superfície
Temperatura operacional: -40°C ~ +85°C
Temperatura de armazenamento: -40℃ ~ +85℃
Umidade: 0 - 95% RH, sem condensação
VIII. Firmware e Desenvolvimento
Firmware padrão: RUI3, conjunto de instruções AT de função completa (UART/BLE/USB pode ser enviado)
Desenvolvimento secundário: Suporta Arduino, PlatformIO, API RUI3 para firmware personalizado
Atualização OTA: OTA sem fio BLE, gravação local USB
Certificação: Conformidade CE, FCC, RoHS, KC
Aplicações típicas
Nós de sensores alimentados por bateria (emparelhados com sensores de oxigênio/pressão), monitoramento de estufas agrícolas, coleta industrial de baixa potência, dispositivos portáteis portáteis, configuração local de telefone celular BLE + upload de longa distância LoRa, subnó de gateway de baixa potência IoT
