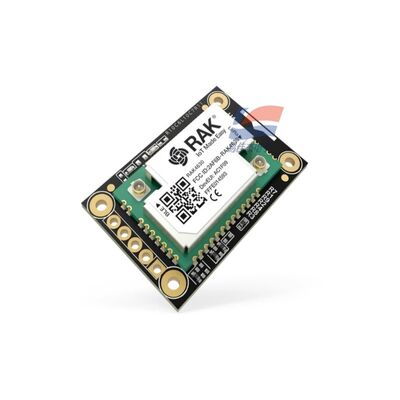

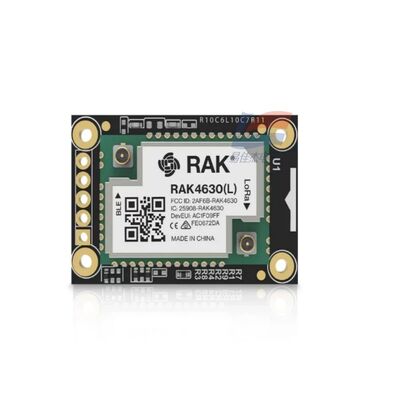

YJJ RAK4631 Nordic NRF52840 BLE Core Module Suporta LoRa SX1262 para Monitorização Industrial de Baixa Potência

Descrição do produto:

YJJ RAK4631 Nordic NRF52840 BLE Core Module suporta LoRa SX1262 para monitoramento industrial de baixa potência

Características:

Descrição completa do parâmetro do módulo de núcleo de modo duplo RAK4631 WisBlock
Posicionamento do módulo: placa central WisBlock integrada nRF52840 BLE5.0 + SX1262 LoRaWAN, dividida em versão padrão RAK4631 (soquete IPEX de antena externa) e RAK4631-R (antena embutida + firmware RUI3), o hardware é completamente o mesmo, apenas o firmware é diferente. RAKfios...
1. MCU de controle principal (BLE Core nRF52840)
Núcleo: ARM Cortex-M4F de 32 bits, com FPU de hardware para operações de ponto flutuante
Frequência: 64 MHz
Armazenamento: 1 MB Flash + 256 KB RAM
Segurança: Unidade de criptografia CryptoCell integrada, suporta criptografia de hardware AES, ECDH, SHA, etc.
Dispositivos periféricos de placa: oscilador de cristal RTC de 32,768 kHz, bobina de etiqueta NFC-A, dispositivo USB 2.0 de velocidade total/OTG Nordic Sem...
2. Parâmetros principais do rádio BLE 5.0 (2,4 GHz)
Pilha de protocolos: BLE 5.0 (BLE Mesh, Long Range, 2Mbps de alta velocidade), NFC-A, compatível com Zigbee/Thread
Potência de transmissão: -20 ~ + 4dBm, passo de 4dB ajustável
Sensibilidade de recepção:
1Mbps BLE: -95dBm
Modo de longo alcance de 125 kbps: -103dBm
Taxas: 2Mbps / 1Mbps / 500kbps / 125kbps
Antena:
RAK4631: soquete de antena externa 2.4G IPEX4
RAK4631-R: antena BLE integrada na placa PCB
Consumo típico de energia BLE:
Transmissão BLE TX (0dBm): ~4,8mA
Recepção em espera BLE: ~ 1mA
Sono profundo: 2μA (máquina inteira)
3. Parâmetros de rádio LoRa SX1262 (sub-GHz)
Diferenciação de versão de banda de frequência:
RAK4631 (L): 433–470 MHz (China 433M)
RAK4631(H): 779–923 MHz (EU868/US915/AS923)
Protocolo: LoRaWAN 1.0.2/1.0.3, LoRa ponto a ponto P2P
Potência de transmissão: modo Boost máximo + 22dBm
Sensibilidade de recepção: Baixa a -148dBm, orçamento de link 170dB
Largura de banda: 7,8kHz ~ 500kHz ajustável, oscilador de cristal com compensação de temperatura TCXO integrado (ampla estabilidade de temperatura)
Consumo de energia LoRa:
Transmissão de 22dBm: ~14,5mA
Recebendo monitoramento: ~14,5mA
Modo de suspensão igual à máquina inteira 2μA
4. Parâmetros da fonte de alimentação elétrica
Tensão operacional: 2,0 V ~ 3,6 V (sistema de bateria de íon de lítio de 3,7 V, não pode ser fonte de alimentação direta de 5 V)
Fonte de alimentação recomendada: bateria de íon-lítio de 3,3 V / 3,7 V (combinada com gerenciamento de carregamento de rodapé WisBlock)
Corrente de sono: Típico 2,0μA (tempo de despertar RTC, mínimo 1,2μA)
Corrente de pico: transmissão de potência total LoRa ≈ 14,5mA, pico BLE <5mA
Fonte de alimentação de expansão da placa de base: A placa de base suporta entrada Micro USB 5V, carregando bateria de íon-lítio (máximo 350mA) V. Interfaces de hardware (conectadas à base WisBlock)
Porta serial: 2 canais de UART (suporte a comandos AT, comunicação de sensor)
I2C: Barramento I2C padrão, compatível com sensores de temperatura e umidade, sensores de oxigênio, sensores de pressão
SPI: SPI de alta velocidade (pode ser conectado ao Flash, display)
ADC: Múltiplas entradas analógicas de 12 bits (coletar tensão da bateria, sensores analógicos)
GPIO: Múltiplas E/S digitais de uso geral, ativação de interrupção externa
USB: USB Micro-AB de velocidade total, usado para programação, registros de porta serial, OTG
Depuração: interface de depuração de download SWD
Expansão NFC: Através do módulo IO, NFC fixa RAKwireles...
VI. Dimensões Mecânicas e Meio Ambiente
Tamanho: 20 mm × 30 mm, espessura de aproximadamente 3 mm
Peso: ≈4g (excluindo antena)
Fixação: 2 furos de instalação de Φ1,5mm, parafusos fixados na base WisBlock
Temperatura operacional: -40°C ~ +85°C
Temperatura de armazenamento: -40°C ~ +85°C
Umidade: 0~95% RH sem condensação
VII. Método de firmware e desenvolvimento
RAK4631 (versão original): Desenvolvimento Arduino BSP, PlatformIO, Zephyr RTOS
RAK4631-R: Firmware de baixo código RUI3 pré-instalado, suporta comandos AT, desenvolvimento secundário de API, BLE/USB/UART podem emitir comandos AT
OTA: Suporta atualização sem fio BLE, atualização de firmware USB
Certificação: Certificação de conformidade FCC/CE/RoHS RAKwireles...
VIII. Cenários típicos de aplicação


Especificações:
