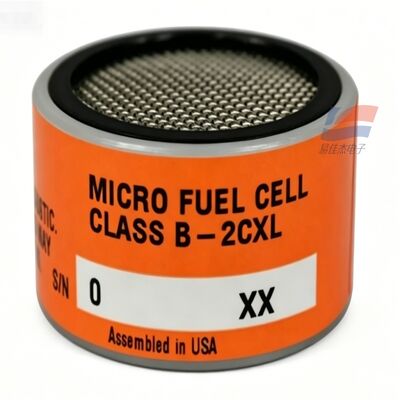

YJJ C06689-B2CXL Classe B-2CXL Sensor de oxigénio de concentração ultra-baixa 0-1ppm

Descrição do produto:

YJJ C06689-B2CXL Classe B-2CXL Sensor de oxigénio de concentração ultra-baixa para fabricação de wafers de semicondutores de 0 a 1 ppm de O2

Características:

I. Informações básicas sobre o produto

Marca: Teledyne Analytical Instruments (EUA)

Número de peça original: C06689-B2CXL, modelo interno: CLASSE B-2CXL

Princípio de funcionamento: Micro célula de combustível descartável selada (bateria de oxigénio eletroquímica), eletrólito interno de 15% KOH, estrutura de elétrodos duplos,geração de oxigénio com sinal de corrente linear de saída de redução de oxidação

Distinção de posicionamento central

B-2C (C06689-B2C): Intervalo 0~10ppm de traços de oxigénio, universal sem detecção de gases de alta pureza de CO2

B-2CXL: modelo XL ultra-range optimizado, gama mínima de 0 a 1 ppm, especificamente para monitorização do nível de oxigénio residual de gás inerte ultra-puro ppb,compatível com o analisador de oxigénio da série Teledyne INSTATRACE XL

Comunidade: Estritamente proibida a utilização a longo prazo em gases que contenham CO2, o CO2 não causará deriva e falha de medição;Apto apenas para gases de processo inertes/carbono-hidrogénio sem dióxido de carbono

II. Especificações técnicas essenciais

1. Faixa de medição

Intervalo de medição padrão: 0 ~ 1 ppm de O2 (intervalo ultra-baixo, alta precisão de nível ppb)

Limite inferior de detecção: detecção estável de oxigénio residual a nível de ppb, adequado para um controlo rigoroso da pureza dos gases ultrapuros de semicondutores e fotovoltaicos

Comparação B2C: faixa B2C 0 ~ 10ppm, B2CXL reduz a faixa em 10 vezes, melhora a resolução, adequado para condições de oxigênio extremamente baixo

2Características ambientais e eléctricas

Temperatura de funcionamento: 0°C ~ +50°C

Condições de humidade: 0~99% RH, sem água de condensação, sem névoa de óleo

Pressão: pressão normal ± 10%, sem choque de alta pressão, alteração súbita da pressão negativa

Características de saída: saída de corrente linear, correspondência dedicada ao analisador de oxigénio de traço da série Teledyne INSTATRACE XL, 3110XL, conexão de tomada dedicada, não pode ser solda diretamente aos pinos

T90 Tempo de resposta: 35~40 segundos, a deriva do sinal de oxigénio é mínima, a monitorização online a longo prazo é estável

Precisão: erro de escala total < ± 2%, atenuação anual do sinal < 5%

3. Duração de vida e garantia

Garantia de fábrica original: 6 meses

Vida útil regular: condições de gás nitrogênio / argônio / hélio de alta pureza 9 ~ 12 meses; contato frequente com o ar, ambiente de alto oxigênio irá encurtar significativamente a vida útil

Condições de armazenagem: Saco de alumínio original, fechado em fábrica, protegido da luz, conservado à temperatura ambiente, período de validade de armazenagem não aberto 6 meses; após a abertura,O eletrólito continua a decair., precisa de usá-lo na máquina o mais rápido possível

Estrutura: embalagem isolada, sem manutenção, depleção de eletrólitos não regenerável, substituição total direta

III. Características principais do produto

Optimização exclusiva do analisador XL: especificamente calibrado para o analisador de oxigénio de traça da série Teledyne INSTATRACE XL, faixa ultra-baixa de 0 a 1 ppm, resolução muito superior ao modelo B2C padrão;

Condição específica de funcionamento livre de CO2: ponto zero estável em ambiente livre de CO2, sem deriva, resolve o problema da distorção em sensores comuns para detecção de traços de oxigénio em gases inertes de alta pureza;

Precisão ultra-alta do nível ppb: pode capturar oxigénio residual extremamente reduzido, atende aos padrões de controlo de qualidade de gás ultra-puros nas indústrias de semicondutores, baterias de lítio e fotovoltaicos;

Importação original americana, interface de tomada padronizada, substituição rápida no local, sem calibração complexa necessária;

Estrutura fechada sem manutenção, sem necessidade de reabastecimento de água, sem liquidação regular, reduz os custos de operação e manutenção.

IV. Cenários de aplicações industriais (utilizações essenciais)

1Fabricação de wafers de semicondutores (aplicação principal)

Monitorização em linha de oxigénio de alta pureza de nitrogénio, argônio, gás transportador de hélio / gás de depuração a nível ppb; difusão de wafer, gravação, embalagem,e monitoramento do oxigénio residual do gás protetor inerte do forno de deposição de película para evitar a oxidação e o desperdício de chips;

Produção e detecção de pureza de enchimento de gases raros especiais (neão, krypton, xenão) para eletrónica.

2Bateria de lítio / nova energia fotovoltaica

Monitorização em tempo real de oxigénio residual ultra-baixo na cabine de proteção do nitrogénio da bateria de lítio, do forno a vácuo e da oficina de formação;

Equipamento de sinterização de wafers de silício e revestimento fotovoltaico, análise de impurezas de oxigénio em tubulações de circulação inerte.

3Indústria especial de gás de alta pureza

Controlo das impurezas de oxigénio de fontes de hidrogénio, etileno, acetileno e metano industriais de alta pureza;

Elementos de detecção do núcleo dos equipamentos de detecção de puridade de gás protetor ultrapuro e de gás portador de cromatografia de laboratório.

4Tratamento térmico e indústria química

Forno de recozimento de metais, de carburizante, monitoramento de oxigénio residual de gás protetor inerte sem CO2;

Gás de síntese petroquímica, tubulações de processo sem CO2 rastrear impurezas de oxigénio análise online.

5Acessórios para instrumentos

Os analisadores de oxigénio de rastreamento portáteis / desktop da série Teledyne INSTATRACE XL, 3110XL estão equipados com sensores originais da fábrica.
