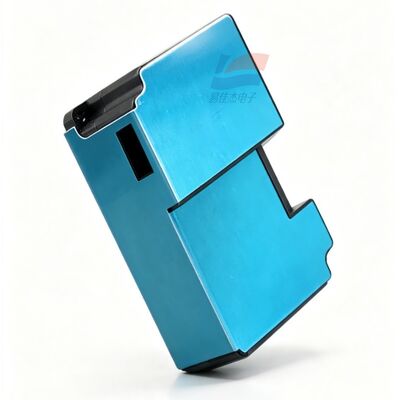

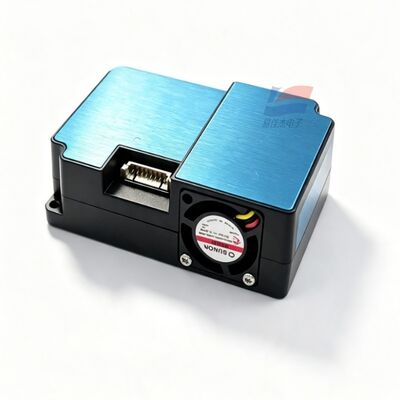

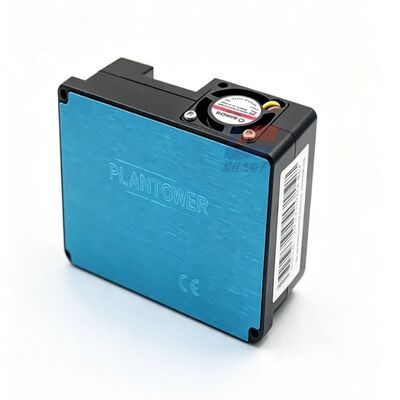

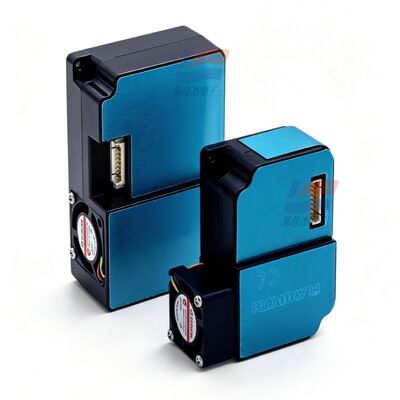

YJJ PMS1003 Laser PM2.5 PM10 Sensor de poeira UART Módulo digital de detecção de partículas de ar

Descrição do produto:

YJJ PMS1003 Laser PM2.5 PM10 Sensor de poeira UART Módulo digital de detecção de partículas de ar

Características:

I. Introdução ao produto

O PMS1003 é um sensor de partículas de tipo laser de dispersão de uso geral, equipado com um ventilador em miniatura para sucção e amostragem, saída digital TTL-UART.Ele pode detectar simultaneamente múltiplas faixas de tamanho de partículas de 0.3 - 10 μm de poeira e concentrações de saída PM1.0/PM2.5/PM10. É usado principalmente em instrumentos de detecção de ar, purificadores e desenvolvimento de equipamentos de monitoramento ambiental.

II. Parâmetros técnicos pormenorizados

Tabela

Parâmetros de especificação do item de parâmetro

Princípio de detecção Dispersão Mie a laser

Dimensões de partículas resolúveis 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Eficiência de contagem 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Faixa de medição eficaz 0 - 500 μg/m3

PM2.5 Faixa de medição de sobrecarga Até ≥ 1000 μg/m3

Resolução de concentração 1 μg/m3

Erro de medição 0 - 100 μg/m3: ± 10 μg/m3; 100 - 500 μg/m3: ± 10% FS

Resposta de amostragem única < 1s; Resposta estável global ≤ 10s

Volume de ar de amostragem padrão 0,1 L

Tensão de alimentação CC 4,5 - 5,5 V, típica 5 V

Corrente de consumo de energia ≤ 100 mA

Corrente em estado de espera ≤ 200μA

Interface de comunicação TTL-UART (nível de 3,3 V), comutação de amostragem em estado de repouso/contínua

Intervalo de temperatura de funcionamento -10°C ~ +60°C

Intervalo de umidade de funcionamento 0 - 95% RH, sem condensação

Intervalo de temperatura de armazenamento -40°C ~ +85°C

Dimensões totais 65 × 42,3 × 23 mm

Tempo médio entre falhas ≥ 3 anos

III. Funções dos pinos

VCC - Fornecimento de energia 5V

GND - Terreno

SET - Pin de modo; nível elevado para amostragem contínua, nível baixo para dormir e poupar energia RXD

TXD (3.3V porta serial de transmissão/recepção)

Pin de reinicialização RESET

IV. Principais vantagens do produto

Ventilador incorporado para absorção ativa, resposta rápida de detecção

Produto da quantidade de poeira de tamanho múltiplo de partículas, concentração em massa de PM1.0/PM2.5/PM10

Suporte para o modo de repouso e baixo consumo de energia, compatível com dispositivos a bateria

Porta serial TTL directamente ligada ao microcontrolador, desenvolvimento simples

V. Finalidades de aplicação na indústria

Purificadores de ar domésticos, sondas de monitorização de poeira do sistema de ar fresco

Detectores de qualidade do ar interior, alarmes de PM2,5

Casa inteligente, sistemas de controlo de segurança de edifícios

Equipamento simples de monitorização de poeira em oficina e fábrica, em canteiros de obras

Detetores ambientais portáteis ao ar livre, terminais de monitorização ambiental

Instalações de carregamento, gabinetes de controlo, detecção de ar em explorações de gado
