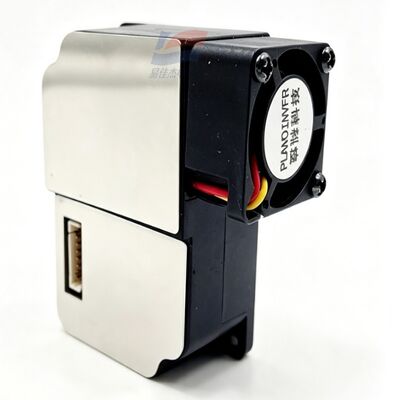

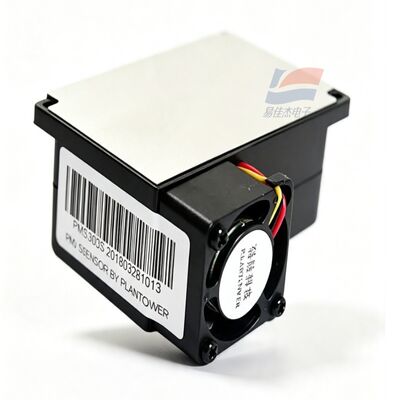

YJJ PMS3003 Laser PM2.5 PM10 Sensor de poeira UART Módulo Digital de Detecção de Partículas

Descrição do Produto:

Módulo de Detecção de Partículas Digital UART de Sensor de Poeira PM2.5 PM10 a Laser YJJ PMS3003

Características:

I. Introdução do Produto

O PMS3003 é um sensor de poeira do tipo espalhamento a laser de terceira geração, equipado com um ventilador de entrada de ar em miniatura; ele emite concentrações de massa PM1.0, PM2.5, PM10 e o número de partículas de múltiplos tamanhos via porta serial TTL-UART. Comparado com o PMS1003, ele tem melhor anti-interferência e estabilidade, com uma carcaça de blindagem metálica, adequada para o desenvolvimento de equipamentos de qualidade do ar interior e exterior.

II. Parâmetros Técnicos Completos

Tabela

Item do Parâmetro Especificação Detalhes

Princípio de Detecção Espalhamento Mie a Laser

Faixa de Tamanho de Partícula 0,3 - 1,0 µm, 1,0 - 2,5 µm, 2,5 - 10 µm

Eficiência de Contagem de Partículas 50% @ 0,3 µm; 98% ≥ 0,5 µm

Faixa Padrão PM2.5 0 - 500 µg/m³

Limite Superior de Medição de Sobrecarga ≥ 1000 µg/m³

Resolução de Concentração 1 µg/m³

Precisão de Medição 0 - 100 µg/m³: ± 10 µg/m³; 100 - 500 µg/m³: ± 10% FS

Resposta de Amostragem Única < 1s; Resposta Estável Geral ≤ 10sTaxa de Fluxo de Ar de Amostragem 0,1 L/min

Tensão de Alimentação DC 4,5 - 5,5V, típico 5V

Corrente de Trabalho Normal ≤ 100mA

Corrente de Standby em Modo de Suspensão ≤ 200µA

Interface de Comunicação TTL-UART, Taxa de Transmissão 9600, Nível de 3,3V, Suporta Modo de Leitura Ativo/Passivo

Temperatura de Operação -10°C ~ +60°C

Temperatura de Armazenamento -40°C ~ +85°C

Umidade de Operação 0 - 95% RH (Sem Condensação)

Dimensões 65 × 42,3 × 23 mm

Tempo Médio Entre Falhas ≥ 5 Anos

III. Definição de Pino de 8 Pinos

VCC: Alimentação de 5V

GND: Terra

SET: Pino de Modo; Nível Alto = Amostragem Contínua, Nível Baixo = Economia de Energia em Suspensão

RXD: Recepção da Porta Serial do Sensor

TXD: Transmissão da Porta Serial do Sensor

RESET: Pino de Reset do Módulo

7, 8. Pinos Não Utilizados

IV. Vantagens do Produto

Chip de controle principal de terceira geração, menor desvio a longo prazo, superior resistência à interferência de vapor de óleo de cozinha e vapor d'água do que o PMS1003

Suporta baixo consumo de energia em suspensão, adequado para detectores portáteis alimentados por bateria

Pode emitir dois conjuntos de dados: quantidade original de partículas e concentração de PM calibrada pelo padrão CF

Carcaça de blindagem metálica, isola a interferência eletromagnética da placa de circuito

V. Propósitos de Aplicação na Indústria

Purificadores de Ar, Sistemas de Ar Fresco, Sonda de Monitoramento de Poeira de Ventilação de Ar Condicionado Central

Detector de Qualidade do Ar PM2.5 Doméstico/Comercial, Alarme de Nevoeiro

Sonda de Monitoramento de Poeira de Construção, Oficina, Fábrica, Terminal de Monitoramento de Ar de Instalações de Criação

Casa Inteligente, Sistema de Controle Automático de Ventilação de Edifícios

Detector de Ar Veicular, Equipamento de Detecção Ambiental Externo Portátil

Inversor de Potência, Gabinete de Controle Elétrico, Monitoramento de Material Particulado em Estufas

Especificações:

Faixa de detecção de tamanho de partícula
