Módulo Sensor de Partículas Digitais a Laser YJJ PMS6003 PM2.5 PM10 UART

Descrição do produto:

YJJ PMS6003 Laser PM2.5 PM10 Sensor de poeira UART Módulo de detecção digital de partículas

Características:

I. Introdução ao produto

O PMS6003 é o sensor de poeira de calibração dupla laser de sexta geração com um invólucro de liga de metal e alumínio.Desvio de longo prazo extremamente baixo, e saída de porta serial TTL-UART capaz de exibir quantidades de partículas de tamanho múltiplo, concentrações de PM1.0/PM2.5/PM10.oferece uma estabilidade e uma vida útil significativamente melhoradas, tornando-o adequado para o desenvolvimento de equipamentos de monitorização da qualidade do ar em linha a longo prazo de nível industrial.

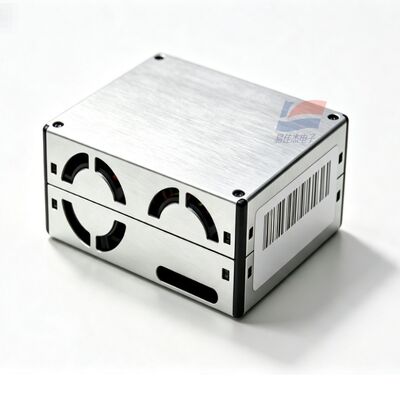

Sensor PMS6003

II. Parâmetros técnicos completos

Princípio de detecção: dispersão Mie dupla a laser, calibração mútua de vias ópticas duplas

Resolução do tamanho das partículas: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Eficiência de contagem de partículas: 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Intervalo normal: 0 - 500 μg/m3

PM2.5 Intervalo de sobrecarga: ≥ 1000 μg/m3

Resolução da concentração: 1 μg/m3

Precisão de medição: 0 - 100 μg/m3: ± 10 μg/m3; 100 - 500 μg/m3: ± 10% FS

Duração da amostragem única: < 1s; resposta estável do sistema ≤ 10s

Volume do fluxo de ar de amostragem: 0,1 L/min

Tensão de alimentação: CC 4,5 - 5,5 V, 5 V normais

Corrente de funcionamento normal: ≤ 100 mA

Corrente em estado de espera: ≤ 2 mA

Interface de comunicação: TTL-UART, taxa de barramento 9600, nível de 3,3 V, suporta upload ativo, modo de consulta passivo

Temperatura de funcionamento: -10°C ~ +60°C

Temperatura de armazenagem: -40°C ~ +85°C

Humidade aplicável: 0-95% RH (sem condensação)

Material do invólucro: invólucro blindado de metal

Dimensões totais: 50 × 38 × 21 mm (volume inferior a PMS1003/3003)

Duração média sem falhas: ≥ 10 anos (duplicação da duração do laser)

III. Pinout de 8 pinos

VCC: Fornecimento de energia de 5 V

GND: Terreno

SET: Mode Pin; Nível alto = amostragem contínua, nível baixo = poupança de energia durante o sono

RXD: Recepção da porta serial do sensor

TXD: Transmissão da porta serial do sensor

RESET: Reinicialização de hardware de baixo nível

7 - 8. pinos de reserva NC

IV. Vantagens fundamentais do produto

Calibração dupla do caminho óptico do laser, suprimindo a deriva do envelhecimento do laser, vida útil extremamente longa

Casca metálica miniaturizada, interferência anti-eletromagnética superior e resistência à fumaça de óleo e à interferência do vapor de água em comparação com o modelo anterior

Baixo consumo de energia durante o período de sono, adequado para instrumentos portáteis de detecção a bateria de lítio

Produz dados de contagem de partículas brutas e de concentração de PM calibrada por CF

Alta consistência da calibração de fábrica, sem necessidade de calibração secundária para grandes quantidades de equipamento

V. Finalidades de aplicação na indústria

Sistema de ar fresco, purificador de ar de ponta, sonda de monitorização de partículas do condutor central de ar condicionado

Instrumento comercial de detecção de ar interior, dispositivo de alarme de neblina PM2,5 interior

Monitorização em linha de poeira no local de construção, oficina, fábrica, terminal de monitorização de poeira em túnel

Instrumento de monitorização do ar montado no veículo, estação de carregamento, gabinete de controlo elétrico, monitorização ambiental em estufa

Casa inteligente IoT, sistema de controlo automático da ventilação do edifício, equipamento portátil de detecção ambiental ao ar livre
