Módulo Sensor de Poeira Digital a Laser YJJ PMS9103M para Partículas de Ar PM2.5 PM10 com UART

Descrição do produto:

YJJ PMS9103M Laser PM2.5 PM10 Sensor de poeira UART Módulo digital de detecção de partículas de ar

Características:

I. Introdução ao produto

O PMS9103M é um novo sensor de partículas de laser ultrafinos com uma espessura de apenas 12 mm.É equipado com um micro ventilador de sucção e tem saída digital TTL-UART. Pode detectar partículas com diâmetros que variam de 0,3 a 10 μm e produz as concentrações de massa de PM1.0/PM2.5/PM10.forte resistência às interferências eletromagnéticas, e é adequado para dispositivos portáteis e pequenos detectores de qualidade do ar.

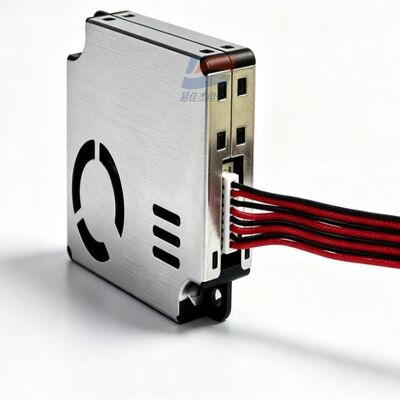

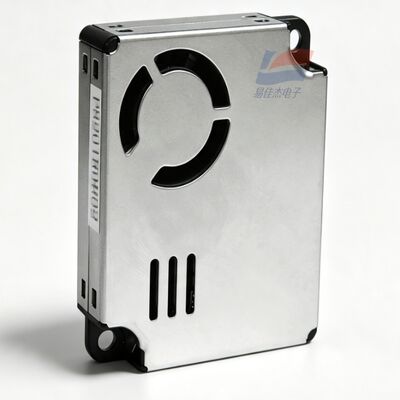

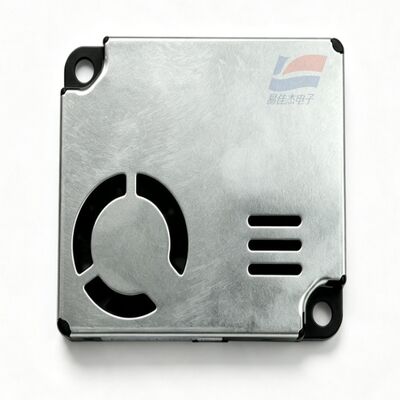

Aparência do sensor

II. Parâmetros técnicos completos

Princípio de detecção: Laser Mie Scattering

Faixa de tamanho das partículas: 0,3 ~ 1,0 μm, 1,0 ~ 2,5 μm, 2,5 ~ 10 μm

Eficiência de contagem de partículas: 50% a 0,3 μm; 98% a ≥ 0,5 μm

Intervalo de medição padrão de PM2,5: 0 - 500μg/m3

Intervalo de sobrecarga: 0 - 1000μg/m3

Resolução da concentração: 1μg/m3

Precisão de medição: ±10 μg/m3 para 0 - 100 μg/m3; ±10% FS para 100 - 500 μg/m3

Tempo de resposta único: ≤ 1s; resposta estável de toda a máquina ≤ 10s

Volume de ar de amostragem única: 0,1 L

Fornecimento de energia padrão: DC5V (4,5 - 5,5 V)

Corrente máxima de funcionamento: ≤ 100 mA

Corrente de espera em estado de repouso: ≤ 200 μA

Interface de comunicação: TTL-UART, taxa de 9600 baud, nível de 3.3V, modo duplo de upload ativo / consulta passiva

Temperatura de funcionamento: -10°C ~ +60°C

Temperatura de armazenagem: -40°C ~ +80°C

Umidade de funcionamento: 0-95% RH, não é permitida a condensação

Dimensões globais: 48 × 40 × 12 mm (corpo ultra-finho)

Tempo médio entre falhas: ≥15000 horas

Estrutura da concha: blindagem completa de metal, forte resistência às interferências eletromagnéticas e às interferências da fumaça de óleo

III. 8Pino Pinout

VCC: Fornecimento de energia +5V

GND: Terreno terminal negativo de alimentação

SET: Modo Pin; Nível elevado = amostragem contínua; Nível baixo = modo de repouso e poupança de energia

RXD: Recepção da porta serial do sensor (3.3V)

TXD: Transmissão da porta serial do sensor (3.3V)

RESET: pin de reinicialização de hardware de baixo nível

7, 8. NC Pins de substituição

IV. Vantagens fundamentais do produto

Espessura ultrafina de 12 mm, adequada para espaços estreitos e incorporada em dispositivos portáteis

Concha de blindagem metálica de seis lados, detecção estável em ambientes eletromagnéticos complexos

Suporta o modo de sono de baixa potência, amigável para detectores portáteis alimentados por baterias de lítio

Pode emitir dados de contagem de partículas brutas + parâmetros de concentração de PM calibrados

Minimo capaz de capturar partículas ultrafinas de 0,3 μm, excelente sensibilidade

V. Utilizações aplicáveis à indústria

Detetores de qualidade do ar de escritório pequenos, sondas portáteis de qualidade do ar

Purificadores de ar em miniatura, sondas de poeira integradas para veículos

Controladores de controlo de riscos domésticos inteligentes, pequenos módulos para equipamentos de ventilação

Monitorização da poeira em estufas, gabinetes de controlo eléctricos, pilhas de carregamento, caixas de instrumentos

Dispositivos portáteis de detecção ambiental, terminais de monitorização ambiental ultrafinos
