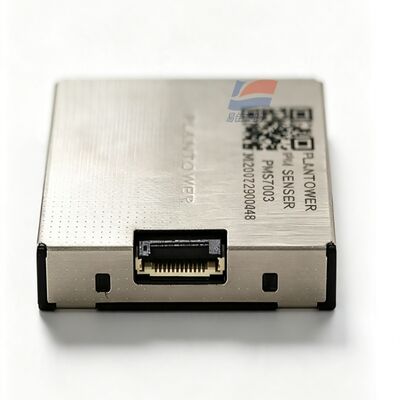

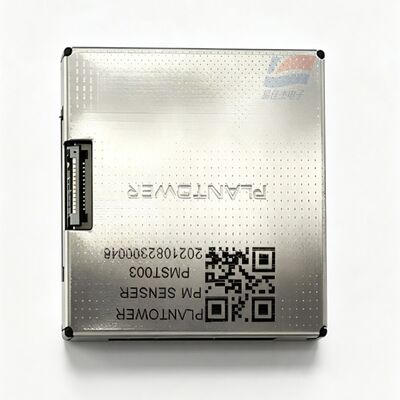

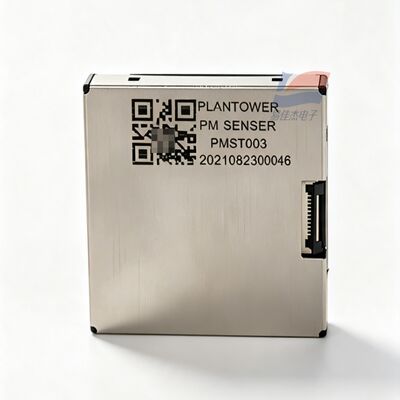

YJJ PMST003 Laser PM2.5 PM10 Sensor de poeira UART Módulo de detecção digital de partículas

Descrição do Produto:

Módulo de Detecção de Partículas Digitais UART YJJ PMST003 Laser PM2.5 PM10 Sensor de Poeira

Características:

I. Introdução do Produto

Sensor de Poeira a Laser Ultra-fino PMST003, com espessura total de apenas 6,4 mm, apresentando uma carcaça de blindagem metálica totalmente fechada em seis lados; ele emite concentrações de massa PM1.0, PM2.5, PM10 e contagens de partículas de vários tamanhos via porta serial TTL-UART. Este produto é projetado para volume extremamente pequeno, excelente anti-interferência eletromagnética e é adequado para dispositivos compactos portáteis e vestíveis de detecção de ar.

II. Parâmetros Técnicos Completos

Princípio de Detecção: Dispersão de Luz Mie a Laser

Faixas de Tamanho de Partículas Detectadas: 0,3 - 1,0 µm, 1,0 - 2,5 µm, 2,5 - 10 µm

Eficiência de Contagem de Partículas: 50% @ 0,3 µm; 98% ≥ 0,5 µm

Faixa Padrão PM2.5: 0 - 500 µg/m³

Faixa de Sobrecarga PM2.5: 0 - 1000 µg/m³

Resolução de Concentração: 1 µg/m³

Precisão de Medição: 0 - 100 µg/m³ ± 10 µg/m³; 100 - 1000 µg/m³ ± 10% FS

Resposta de Amostragem Única: < 1s; Resposta Estável da Máquina Inteira ≤ 10s

Volume de Ar de Amostragem Única: 0,1 L

Fonte de Alimentação Padrão: DC 4,5 - 5,5 V, típico 5 V

Corrente de Pico de Trabalho: ≤ 100 mA

Corrente de Standby em Modo de Suspensão: ≤ 2 mA

Interface de Comunicação: TTL-UART, taxa de transmissão 9600, nível de 3,3 V, suporta modo de upload ativo / consulta passiva

Temperatura de Operação: -10 °C ~ +60 °C

Temperatura de Armazenamento: -40 °C ~ +80 °C

Umidade de Operação: 0 - 95% RH, sem condensação permitida

Tamanho Geral: 38 × 35 × 6,4 mm (Ultra-fino 6,4 mm)

Tempo Médio Entre Falhas: ≥ 20.000 horas

Estrutura da Carcaça: Blindagem metálica completa em seis lados, forte resistência a fumaça de óleo e interferência eletromagnética

III. Definições dos Pinos (conector de 10 pinos)

VCC: Alimentação de +5V

GND: Terra

SET: Modo de Trabalho; Nível alto para amostragem contínua, nível baixo para suspensão e economia de energia

RXD: Recepção da Porta Serial do Sensor (3,3V)

TXD: Transmissão da Porta Serial do Sensor (3,3V)

RESET: Pino de reset de hardware de nível baixo

7 - 10. Pinos de Espaçamento NC

IV. Vantagens Principais do Produto

Corpo Ultra-fino de 6,4 mm, adequado para cavidades internas estreitas e dispositivos portáteis vestíveis

Carcaça de blindagem metálica fechada, detecção estável em ambientes eletromagnéticos complexos

Suporta modo de suspensão para baixo consumo de energia, compatível com equipamentos alimentados por bateria de lítio

Emite dados de contagem bruta de partículas e dados de concentração de PM calibrados

Consistência de calibração de fábrica é alta, sem necessidade de calibração secundária para grandes quantidades de instrumentos

V. Propósitos de Aplicação na Indústria

Detector de ar portátil ultra-fino, módulo vestível de detecção ambiental

Purificador de ar automotivo em miniatura, equipamento de detecção de ar de mesa pequeno

Controlador de controle de risco para casa inteligente, equipamento de micro ventilação

Unidade de fonte de alimentação, gabinete de controle elétrico, monitoramento de poeira interna de chassi de instrumento de precisão

Terminal de monitoramento ambiental IoT ultra-fino, dispositivo vestível, módulo de detecção de ar de pulseira
