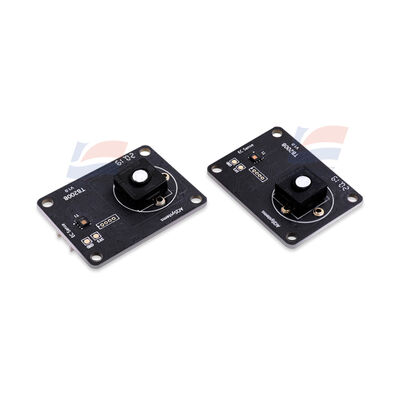

Módulo Sensor de Gás Oxigênio de Estado Sólido YJJ TB200B-ES1-O2-25 para Monitoramento de Oxigênio em Equipamentos Médicos

Descrição do produto:

YJJ TB200B-ES1-O2-25 Módulo de Sensor de Gás de Oxigénio em Estado Sólido para Equipamentos Médicos de Monitorização de Oxigénio

Características:

1Detalhes do projecto
Tensão de alimentação DC 3.3V~5.5V, adequada para microcontroladores, PLCs e placas-mãe IoT
Corrente de funcionamento Carga total normal < 5mA; UART normalmente aberto cerca de 2,5mA @ 5V; modo de sono tão baixo quanto 0,8mA @ 5V
Consumo de energia convencional Carga total 25 mW (5V); consumo de energia em estado de estado de repouso inferior a 25 mW, adequado para dispositivos de baixa potência
Interface de hardware UART TTL 3.3V padrão; I2C opcional; condutores de 4 pinos (VCC/GND/Signal/Reserved); upload ativo + modo duplo de pergunta e resposta comutável
Protocolo de comunicação Instruções padrão de porta serial, calibração incorporada, instruções de concentração de leitura, temperatura de leitura e umidade; os dados são fornecidos com prevenção de erros de soma de verificação
Estabilização de pré-aquecimento Estabilização de energia no ar limpo ≤ 120s; ambiente poluído ≤ 180s; não é necessário um circuito de condicionamento externo complexo
Certificação RoHS compatível, exportável para a Europa, América e Sudeste Asiático equipamento completo
Garantia de fábrica de 12 meses; vida útil normal do corpo do sensor ≥ 5 anos, resistente a envenenamento e capaz de suportar condições de trabalho adversas
II. Parâmetros de adaptação ao ambiente (comuns para todos os ES4)
Temperatura de funcionamento: -40°C ~ +55°C; gama ideal 20~35°C, excelente controlo da deriva de alta e baixa temperatura
Umidade de funcionamento: 15%~95% RH (sem condensação); RH recomendada de 50%; sem condensação ou entrada de água no elétrodo de detecção de danos
Tolerância à pressão atmosférica: pressão atmosférica padrão ±10%, flutuações da pressão atmosférica nas minas, nos planaltos e no mar não provocam falsos alarmes
Anti-interferência: algoritmo integrado anti-fumos de petróleo, vapor de água e interferência cruzada de gases orgânicos comuns, pequena deriva de referência; deriva anual a longo prazo < 5% FS
III. Parâmetros do módulo integrado de temperatura e umidade (o módulo é fornecido)
Detecção de temperatura: faixa de - 40°C a 85°C, precisão típica ± 0,2°C, compensação de temperatura em tempo real para a concentração de gás
Detecção da humidade: faixa de 10 a 95% RH (sem condensação), precisão típica ± 2% RH
Vantagens: correcção automática da temperatura e da umidade, precisão estável de detecção em ambientes úmidos de alta e baixa temperatura, não é necessária compensação externa de detecção de temperatura
IV. Dimensões mecânicas e peso
Placas de circuitos de PCB nuas: 40×30×5,6 mm

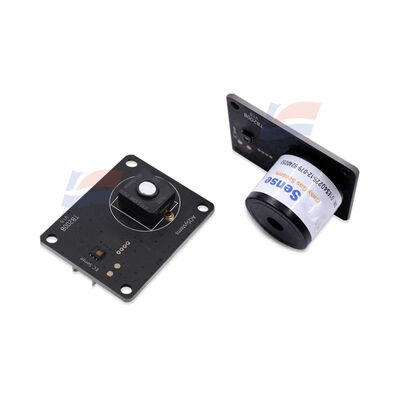

TB200B-ES4 completo (incluindo a sonda de sensores ES4): 40×30×22,45 mm
Peso total da máquina: < 25 g, pequeno, fácil de colocar em caixas de distribuição ou instrumentos de detecção portáteis
Furtos de parafuso de fixação reservados, convenientes para fixação de parafuso / parafuso; cabos padrão de 4 pinos disponíveis para compra
V. Gases comumente detectáveis, faixa de fluxo principal, capacidade de resposta
O ES4 pode ser personalizado para mais de vinte tipos de gases tóxicos e nocivos.
Velocidade de resposta: T90 ≤ 30 s; T50 ≤ 10 s; tempo de retorno de nitrogénio no ponto zero ≤ 120 s
Precisão: erro de escala total ± 5% FS; repetibilidade < 1%; boa linearidade
Resolução uniformemente padrão 0,1 ppm (os gases de rastreamento podem ser personalizados 0,001 ppm)
