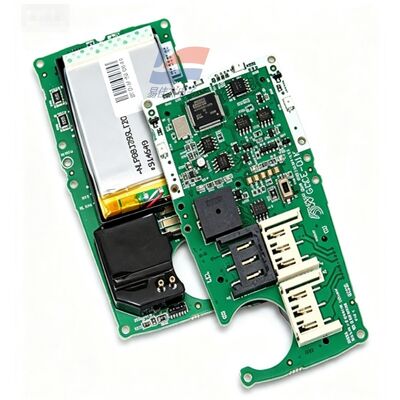

Placa Principal YJJ MCX-MPCB1 para Detector Portátil de Múltiplos Gases Peças de Reposição

Descrição do produto:

YJJ MCX-MPCB1 Quadro de circuito principal para peças sobressalentes de detectores multi-gás portáteis

Características:

I. Introdução básica
O MCXL-MPCB1 é o conjunto de placas de circuito principal de substituição original da fábrica para o detector de gás portátil GasAlertMicroClip-XL (MCXL) de quatro em um.O kit de acessórios de fábrica original inclui a placa-mãeA placa-mãe é equipada com uma bateria e uma versão de placa-mãe independente sem bateria.
II. Parâmetros do núcleo do hardware
Adaptador: detector MicroClip-XL quatro em um (modelo MCXL-XWHM-Y-CN)
Espaços para sensores: 4 bases de sensores independentes, capazes de acomodar sondas de gás combustível O2, CO, H2S e LEL
Chip de controlo principal: MCU de nível industrial, responsável pela recolha de sinais de corrente fraca de sensores de combustão eletroquímica e catalítica, amplificação de sinal, conversão AD,e cálculo da concentração
Módulo de alimentação: Equipado com a bateria de lítio original incorporada; todo o dispositivo pode funcionar durante 18 horas quando totalmente carregado e o tempo de carregamento é ≤ 6 horas
Interfaces externas: interface do cabo de exibição, buzzer, componente de alarme de vibração, interface de comunicação de calibração infravermelha, contatos do banco de carregamento
Ambiente de funcionamento: -20°C ~ +50°C; humidade 10-95% RH (sem condensação)
Padrão à prova de explosão: A placa-mãe e todo o dispositivo cumprem as especificações de segurança à prova de explosão Ex ia IIC T4 e o adaptador cumpre as especificações de resistência à água e à poeira IP66/IP67.
Origem da placa de circuito: Fabricada na fábrica original no México
III. Funções integradas da placa-mãe
Armazenamento de dados de ponto zero e de calibração do sensor; detecção automática de hardware de sensor, bateria e alarme ao arranque
Cálculo em tempo real de 4 concentrações de gás, dirigindo o ecrã LCD para exibir os valores
Valor médio ponderado em função do tempo TWA, valor máximo de exposição a curto prazo STEL e operação lógica de alarme de ultrapassagem do limite
Três saídas de alarme: zumbido de 95 dB, LED piscando, alarme de vibração do motor
Registo de falhas do detector, armazenamento de dados históricos de detecção de gases, comunicação de calibração de portas infravermelhas
Reminiscência de baixa tensão, identificação de falhas de envelhecimento do sensor
IV. Principais aplicações
1. Serviço de manutenção de peças sobressalentes
Como um componente de substituição para o detector MicroClip-XL quatro em um, quando a placa-mãe está queimada, o circuito está avariado, o sinal é anormal, a calibração é impossível,ou o detector não arranca, pode ser substituído directamente como um todo sem reparar componentes individuais separadamente, tornando a manutenção conveniente.
2Função de controlo principal da aquisição de sinal
Recebendo sinais elétricos fracos de 4 sensores de gás, processando as concentrações em tempo real de sulfeto de hidrogénio, monóxido de carbono, oxigénio e sondas de gás combustível de combustão catalítica,Servindo como o cérebro de todo o dispositivo.
V. Adaptação das especificações dos sensores
Dióxido de enxofre H2S (0-100 ppm), monóxido de carbono CO (0-500 ppm), oxigénio O2 (0-30% VOL), sonda de gás combustível de combustão catalítica LEL
