YJJ Altair 4XR Capa frontal placa-mãe circuito impresso para reparar peças de detectores de gás portáteis

Descrição do Produto:

Placa-mãe da Tampa Frontal YJJ Altair 4XR para Peças de Reparo de Detectores de Gás Portáteis

Características:

I. Parâmetros Básicos de Adaptação
Adaptação para a máquina inteira: Detector de Gás Portátil Multifuncional Bluetooth Quatro em Um MSA Altair 4XR (Segunda Geração 4XR)
Código da Peça Original de Fábrica: Montagem da Placa-Mãe 10211186, Componente da Carcaça Frontal 10211185
Canais de Sensor Suportados: 4 Slots de Sensor Inteligente X-Cell, Gás Geral: H2S, CO, O2, Gás Combustível LEL; Sondas de Gás Tóxico Substituíveis SO2, NO2, etc.
Módulo Bluetooth 5.0 Integrado, Suporta Visualização Remota de Dados de Gás, Push de Alarme, Calibração de Equipamento
II. Especificações Detalhadas de Hardware da Placa-Mãe
Chip de Controle Principal: MCU de baixo consumo de nível industrial, Responsável pela Leitura de Sinal Digital de Sensores Inteligentes X-Cell, Cálculo AD, Conversão de Concentração
Interface de Display: Compatível com Tela LCD de Alta Definição, Circuito Driver de Luz de Fundo
Circuito de Acionamento de Alarme: Três Saídas de Alarme (Alarme Beeper >95dB, Luzes de Aviso LED de Destaque em Quatro Cantos, Motor de Vibração); Suporte Nativo para Alarme de Queda, Gatilho de Hardware de Alarme de Emergência de Uma Tecla
Chip de Armazenamento: Armazena Parâmetros de Calibração, Limiares de Alarme TWA-STEL (Tempo Ponderado), 500 Registros de Eventos, 50 Horas de Registro de Histórico de Gás
Circuito de Alimentação: Compatível com Bateria de Íon de Lítio Recarregável Especial, Vida Útil da Bateria com Carga Completa 24 Horas, Controle de Carregamento, Alarme de Baixa Tensão
Portas Externas: Contato de Carregamento, Interface de Comunicação de Calibração por Infravermelho, Cabo da Base do Sensor, Cabo do Teclado
Classificação à Prova de Explosão: Ex ia IIC T4 Ga Intrinsicamente Seguro à Prova de Explosão
Parâmetros do Ambiente de Operação
Temperatura de Operação: -40℃ ~ +60℃
Umidade Aplicável: 15-90% RH, Sem Condensação
Proteção da Máquina Inteira: IP68 (imersão em água a 2 metros por 1 hora), a placa-mãe é integrada dentro da carcaça frontal para tratamento de vedação à prova d'água
III. Funções Principais Integradas na Placa-Mãe
Autoverificação Completa da Máquina ao Ligar: Detecção de Hardware de Falhas do Sensor, Tensão da Bateria, Alto-falante, Vibração, Luzes Indicadoras de LED
Cálculo em Tempo Real da Concentração de 4 Gases, Valores Numéricos em Tempo Real, Exibição de Gráfico de Curva na Tela
Algoritmos de Segurança Ocupacional: Valor Médio Ponderado pelo Tempo (TWA), Valor de Limite de Exposição de Curto Prazo (STEL), Alarme de Bloqueio de Limite Excedido
Alarme de Queda: Aciona Automaticamente o Alarme para Pessoal Estacionário por Longo Tempo; Assistência de Emergência Instantânea de Uma Tecla
Rede Sem Fio Bluetooth: Conecta-se ao Software Móvel MSA Altair-Connect, Monitoramento Remoto, Configuração de Parâmetros do Equipamento
Reconhecimento da Vida Útil do Sensor, Calibração de Ponto Zero, Calibração de Gás, Armazenamento de Código de Falha
Registros de Eventos: Armazena Registros de Alarme, Registros de Inicialização, Logs de Calibração, Registros de Falha

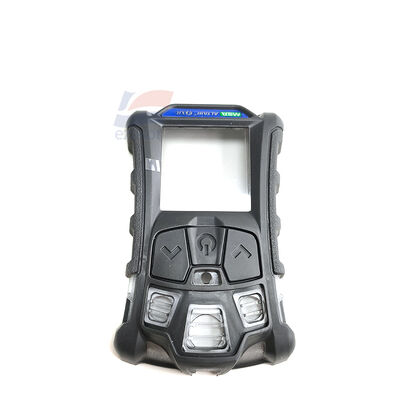

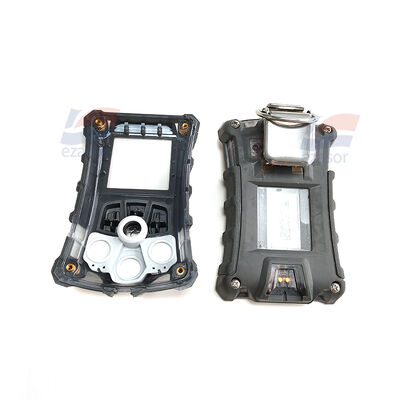

IV. Introdução dos Componentes da Carcaça Frontal
A carcaça frontal é uma carcaça composta de policarbonato de alta resistência + borracha, com a placa-mãe fixada dentro da cavidade da carcaça frontal
Resistente a impacto de queda de 7,5 metros de altura
Equipada com gaxeta de vedação à prova d'água para o display, teclas de operação física, janela de entrada de sensor
V. Principais Aplicações
1. Peças de Reposição para Manutenção de Equipamentos
Quando o detector falha ao iniciar, a placa-mãe queima, a leitura do sinal está anormal, o Bluetooth está danificado, a calibração é impossível ou as teclas falham, substitua diretamente todo o conjunto da placa-mãe da carcaça frontal, eliminando a necessidade de reparar componentes dispersos, tornando a manutenção conveniente e eficiente.
2. Centro de Controle Principal de Sinal da Máquina Inteira
Coleta sinais digitais de Sensores Inteligentes X-Cell, processa concentrações de sulfeto de hidrogênio, monóxido de carbono, oxigênio, gás combustível, controla a tela, alarmes, comunicação Bluetooth, armazenamento de dados.
3. Acessórios Personalizados
Usado para reforma de instrumentos, reparo de detectores usados, desenvolvimento de módulos de equipamentos de detecção de gás
VI. Adaptação da Faixa do Sensor
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL
