YJJ NO2-B43F Sensor eletroquímico de dióxido de nitrogénio a 4 eléctrodos 0-20PPM para monitoramento da qualidade do ar

Descrição do Produto:

Sensor Eletroquímico de Dióxido de Nitrogênio YJJ NO2-B43F de 4 Eletrodos 0-20PPM para Monitor de Qualidade do Ar

Características:

I. Visão Geral do Produto

O NO2-B43F é um sensor eletroquímico de NO₂ (dióxido de nitrogênio) de alta precisão em nível de ppb e quatro eletrodos da série Alpha B da Alphasense do Reino Unido. Ele é comumente instalado na placa principal de analisadores de gás (como a placa principal do instrumento de detecção MCX-MPCB1) e requer uma placa de circuito de processamento de sinal para completar a amplificação do sinal de corrente, aquisição AD, compensação de temperatura e saída de conversão de concentração.

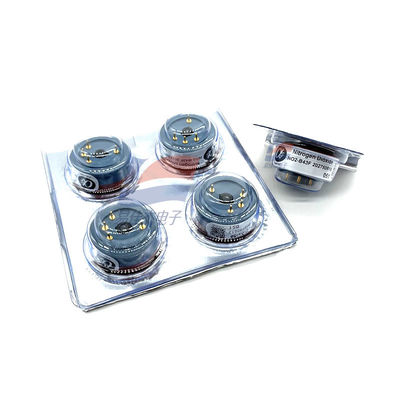

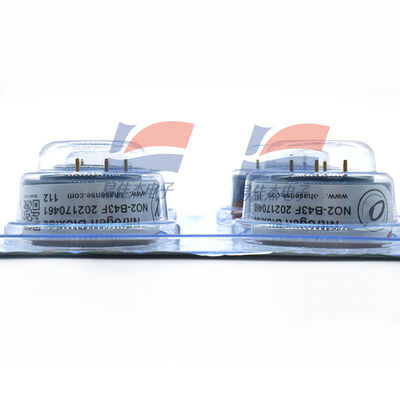

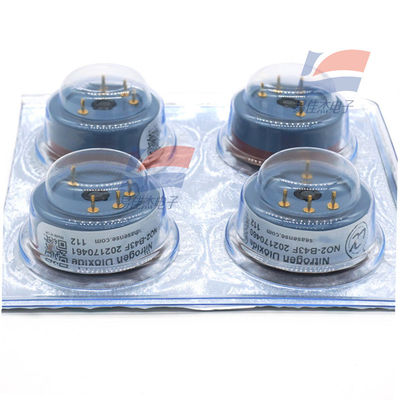

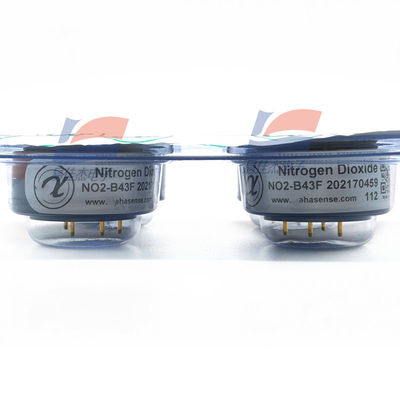

Aparência do sensor:

Sensor NO2-B43F

O modelo atualizado NO2-B43F-IST é equipado com uma placa de compensação de temperatura inteligente e um chip de armazenamento, suportando leitura de parâmetros de calibração plug-and-play. Tabela

Parâmetros de Especificação do Projeto

Gás alvo a detectar: NO₂ (dióxido de nitrogênio)

Faixa de medição: 0 - 20 ppm, suporta micro-resolução em nível de ppb (mínimo de 20 ppb)

Limite superior de tolerância a sobrecarga: 50 ppm, tolerância a choques de curto prazo

Sensibilidade: -200 ~ -650 nA/ppm (condição padrão de 2 ppm de dióxido de nitrogênio)

Resistência de carga recomendada: 33 - 100Ω; preferencialmente selecionar resistência de carga de 33Ω para garantir a resolução do sinal ppb de baixa concentração

Tempo de resposta T90: ≤ 80 s (passo de gás de 0 - 2 ppm), condições normais< 60s

Ruído do ponto zero: equivalente a flutuação de concentração de ±2 ppb

Erro linear: erro na faixa de 0 - 5 ppm ≤ ±0.5 ppb, excelente estabilidade em baixas concentrações

Vida útil de projeto / garantia: ≥ 24 meses, período oficial de garantia de dois anos

III. Parâmetros de Adaptação Ambiental

Temperatura de operação: -30℃ ~ +40℃

-20℃ baixa temperatura: a sensibilidade mantém 60% - 80% à temperatura normal (20℃)

40℃ alta temperatura: a sensibilidade está dentro da faixa de valor padrão de 95% - 115%, a deriva de temperatura é controlável

Pressão do ar: 80 - 120 kPa

Umidade de trabalho a longo prazo: 15% - 85% RH (sem condensação)

Condições de armazenamento: armazenamento selado a 3 - 20℃, período de validade de armazenamento de 6 meses

IV. Parâmetros de Anti-interferência (Sensibilidade Cruzada)

Camada de filtro de ozônio dedicada embutida, capacidade de adsorção de ozônio > 500 ppm·hr, baixa interferência de impurezas atmosféricas comuns é extremamente baixa Tabela

Gás interferente Concentração de teste Razão de sensibilidade de interferência

O₃ Ozônio 2 ppm< 500 ppm・hr Capacidade do filtro

NO Óxido de Nitrogênio 5 ppm< 5 %

SO₂ Dióxido de Enxofre 5 ppm< -3 %

CO Monóxido de Carbono 5 ppm< -3 %

H₂ Sulfeto de Hidrogênio 5 ppm< -80 %

Hidrogênio, Etileno, Amônia, Dióxido de Carbono Concentração de teste padrão< 0.1%, quase nenhuma interferência

V. Requisitos de hardware para o adaptador para a placa principal do analisador (conectado à placa principal MCX-MPCB1)

1. Definição dos pinos do sensor (pinos de 4 eletrodos)

Eletrodo de trabalho WE, eletrodo de referência RE, eletrodo de contagem CE, eletrodo auxiliar AE

2. Funções essenciais do circuito da placa principal

Controle de tensão de polarização do sensor, circuito de potencial constante de quatro eletrodos

Conversão Corrente-Tensão I/V (compatível com resistor de carga de 33Ω)

Amostragem AD de alta precisão para coletar sinais de corrente fracos em nível de nA

Algoritmo de compensação de temperatura, corrigindo a deriva de sensibilidade em ambientes de alta e baixa temperatura

Calibração do ponto zero, calibração de faixa, autoverificação de deriva do ponto zero

Saída de valor de concentração, alarme de limite excedido, identificação de falha do sensor

3. Equipamentos compatíveis

Instrumento portátil de detecção de múltiplos gases (compatível com o equipamento da placa principal MCX-MPCB1 que você possui)

Equipamento de monitoramento de ar ambiental, monitoramento de gás em túneis, transmissor de exaustão industrial, estação de micro-monitoramento atmosférico
