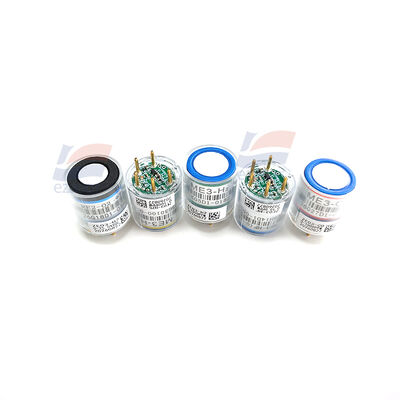

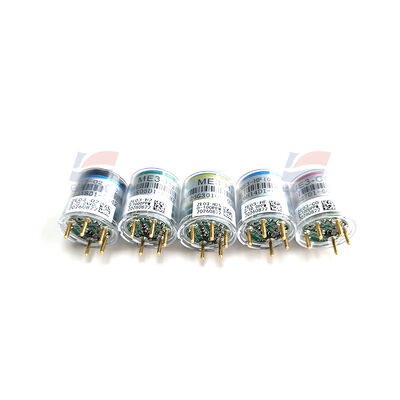

Módulo Sensor de Fluoreto de Hidrogênio YJJ ZE03‑HF 0‑10ppm HF Saída UART‑TTL e Analógica

Descrição do Produto:

Módulo Sensor de Fluoreto de Hidrogênio YJJ ZE03-HF 0-10ppm HF UART-TTL e Saída Analógica

Características:

Parâmetros técnicos principais

| Item | Parâmetro |

| Gás de detecção | HF (Fluoreto de Hidrogênio) |

| Faixa de medição | **0 - 10 ppm** |

| Resolução | 0,1 ppm |

| Tempo de resposta T90 | ≤ 90 s

| Fonte de Alimentação | DC 5V ± 0,1V, corrente de operação < 5mA

| Saída Digital | UART-TTL (nível de 3,3V); 9600-8-N-1; Modo de relatório ativo / pergunta e resposta; Saída direta de concentração em ppm |

| Saída Analógica VO | Saída de tensão linear de 0-3V, correspondência um para um concentração-tensão |

| Compensação de Temperatura | Sensor de temperatura a bordo, firmware realiza automaticamente a compensação de temperatura |

| Ambiente de Operação | -20 a +50°C; 15-90% UR, **condensação estritamente proibida** Winsen Ele... |

| Condições de armazenamento | -20 a 50°C, 30 - 70% UR |

| Vida útil esperada | 2 anos (em ambiente de ar)

| Dimensões | Φ23,5 mm × 24,5 mm |

Definição de Pinos (5 Pinos, igual aos pinos padrão da série ZE03)

| Pino | Definição | Explicação |

| --- | --- | --- |

| VCC | Fonte de Alimentação | DC5V |

| GND | Terra da Fonte | Terra Comum |

| TXD | Transmissão do Módulo | Conectar ao RX do microcontrolador (nível de 3,3V, conexão direta com IO de 5V é proibida) |

| RXD | Recepção do Módulo | Conectar ao TX do microcontrolador |

| VO | Saída de Tensão Analógica | Sinal analógico de 0-3V |

Explicação da Saída

1. Porta Serial UART (Preferencial) **: Saída direta da concentração de HF (uma casa decimal), temperatura do módulo, status de falha; suporta leitura de comandos e modificação de endereço. Nível de 3,3V, microcontroladores de 5V devem realizar conversão de nível.

2. **Saída Analógica VO**: 0-3V proporcional a 0-10ppm; A precisão da saída analógica é menor que a da porta serial, adequada para coleta simples.

Cenários de Aplicação

- Monitoramento de vazamento de HF em processos de gravação química e de semicondutores

- Detecção de gás HF tóxico em oficinas de metalurgia, galvanoplastia e lavagem ácida

- Transmissores fixos e detectores portáteis em fábricas de tratamento de gases residuais e de produtos químicos perigosos

- Integração de PLC, equipamentos de controle industrial e desenvolvimento secundário para alarmes de gás
