Módulo Conversor USB-SPI YJJ para Monitoramento de Poeira OPC-N3 e Medição de Laboratório

Descrição do produto:

Modulo de conversão USB-SPI YJJ para monitoramento e medição de laboratório de poeira OPC-N3

Características:

Contador óptico de partículas OPC-N3 (com conversor USB-SPI)

Descrição do parâmetro:

Princípio: Contador de partículas ópticas de difusão de luz a laser; Convertidor USB-SPI realiza a conversão USB-SPI no lado do PC, lendo diretamente os dados SPI do sensor OPC-N3

Parâmetros essenciais do sensor OPC-N3

Modelo OPC-N3

Princípio de detecção. Laser de difusão de luz, contagem de partículas individuais, laser de segurança de 1o nível.

Distancia de detecção de tamanho de partícula 0.35-40 μm (tamanho de partícula equivalente esférico)

24 canais de classificação de tamanho de partícula, histograma de distribuição de tamanho de partícula de saída

Indicadores de partículas de saída. PM1, PM2.5PM4.25, PM10 Concentração de massa

Concentração Máxima de Massa 2000 μg/m3

Taxa máxima de contagem de partículas 10.000 partículas por segundo

Rate de fluxo de amostragem Rate de fluxo total 5,5 L/min; Rate de fluxo de amostragem 220 mL/min

Voltagem da fonte de alimentação 4.8 - 5.2V DC (típico 5V)

♫ Corrente de trabalho ♫ ♫ Modo de medição 175mA; estado de espera < 50mA ♫

Sensores integrados Sensor de compensação de temperatura interna e umidade

Interface de Comunicação Nativa SPI-Mode1 (3.3V Logic); Micro-USB; Suporta Micro-SD Local CSV Storage

-10°C ~ +50°C

Umidade de trabalho 0 a 95%, sem condensação.

As dimensões físicas 75 mm × 60 mm × 63,5 mm

Peso 105g

Garantia 24 meses

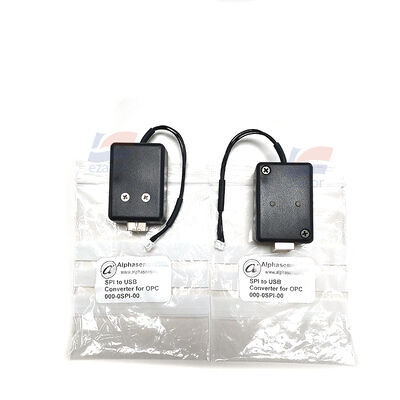

Conversor USB-SPI (com adaptador) Descrição

> Função: Computer USB Interface to SPI, lê diretamente os dados SPI do OPC-N3, eliminando a necessidade de desenvolvimento de MCU single-chip

1Interface: USB2.0; Sinais SPI: SCK, MOSI, MISO, CS, GND; SPI Modo 1, correspondente ao cronograma de comunicação OPC-N3

2. Nível IO: Nível lógico 3.3V, compatível com a interface SPI OPC-N3

3. Fornecimento de energia: O OPC-N3 requer uma fonte de alimentação independente de 5 V, ** não pode ser alimentada pelo adaptador USB-SPI **, para evitar que uma fonte de alimentação insuficiente cause ventilador e laser anormais

4. Software: PC Host Computador lê histograma, PM concentração, temperatura e humidade dados

Principais características

1. 24 Canais de classificação de tamanho de partícula, pode produzir distribuição de tamanho de partícula completa, não apenas valores de massa de PM, pode detectar partículas grandes, como pólen

2. Compensador de temperatura e umidade embutido, adequado para ambientes externos complexos; suporta gravação offline de cartão SD

3Combinado com o conversor USB-SPI, o PC recolhe directamente dados, conduzindo rapidamente a avaliação do esquema e testes de laboratório

4. de qualidade industrial, adequado para cidades com elevada poluição, poeira de canteiros de obras, monitorização do ambiente atmosférico

Cenários de aplicação típicos

Monitorização da qualidade do ar urbano, Monitorização da poeira no local de construção, Amostragem de pesquisa atmosférica, Monitorização de pólen/alergênio, Monitorização de partículas em parques industriais,Estação de monitorização ambientalDesenvolvimento de equipamentos de monitorização da qualidade do ar interior e exterior
