Detalhes do produto:
|
| Comprimento de onda da detecção: | 5 - 14 μm | Distância de indução: | 4-8m |
|---|---|---|---|
| Ângulo de indução: | 100° | Nível de saída: | Alto nível 3V |
| Tempo de atraso: | 3 - 300 segundos | Tempo de bloqueio: | Padrão 4 segundos |
| Tensão de alimentação: | CC 5V ~ 20V | Corrente Estática: | ≤ 65 μA a 5 V |
| Destacar: | Módulo detector IR piroelétrico,Sensor de detecção de movimento humano,Sensor IR interno 4~8m |
||
Descrição do produto:

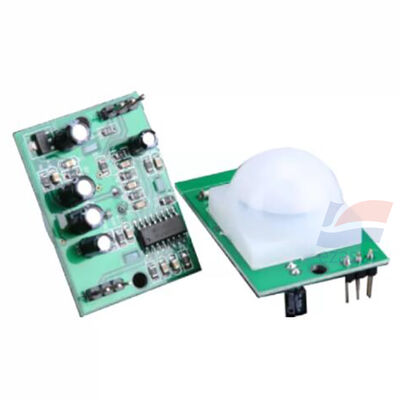

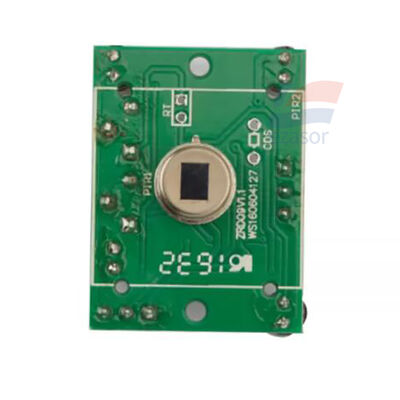

YJJ ZRD-09 Módulo de sensor de movimento PIR infravermelho piroelétrico 5 ~ 20V Retardo ajustável de alta tensão para luz de indução humana
Características:
Descrição do parâmetro do módulo do sensor PIR infravermelho da termopila ZRD09 (ZRD-09)
Princípio: efeito termopila, elemento sensível ao PIR integrado + chip de processamento de sinal dedicado + lente de Fresnel, ** saída de nível analógico**, detecção de movimento humano, alimentação de alta tensão,Suporta dois modos de disparo, circuito reservado de controlo sensível à luz, utilizado principalmente para luzes de detecção humana, alarmes de segurança
Parâmetros de detecção do núcleo
- Comprimento de onda de detecção: 5~14 μm (banda infravermelha humana)
- Distância de detecção: 4~8m (regulado, dependendo da lente de Fresnel)
- Ângulo de detecção: 100° (determinado por lente)
- Nível de saída: nível alto 3V, nível baixo 0V
- Tempo de atraso: 3 ~ 300s ajustável continuamente (tempo para a saída permanecer após as saídas humanas)
- Tempo de bloqueio: 4s padrão (4s após a ação, para evitar a falha de ação)
- Modo de desencadeamento: ** desencadeador repetível / desencadeador não repetível (selecionado por configuração de pin) **
Parâmetros elétricos
- Voltagem de alimentação: ** DC 5V ~ 20V** (voltagem de largura)
- Corrente estática: ≤ 65μA @ 5V, baixo consumo de energia
- Tipo de saída: níveis altos e baixos (compatível com a TTL)
Parâmetros ambientais e mecânicos
- Temperatura de funcionamento: **-10°C ~ +70°C**
- Dimensões: 32 × 24 × 24 mm
- Lente de Fresnel: diâmetro por defeito 23 mm
- Umidade de funcionamento: 15~90% RH (sem condensação)
Características do produto
1Ampla gama de tensões de 5 a 20 V, adequada para fontes de alimentação de corrente contínua e adaptadores
2Dois modos de disparo estão disponíveis, satisfazendo os requisitos lógicos de diferentes produtos
3O tempo de atraso pode ser ajustado, adequado para cenários como luzes de indução e interruptores automáticos
4- Circuito de controlo fotossensível reservado (opcional, não se solda resistência fotossensível na fábrica), permitindo não-iniciação durante o dia e detecção durante a noite
5Modulo integrado, equipado com lente de Fresnel, montado diretamente para uso, desenvolvimento é simples
6Baixa corrente estática, reduzindo o consumo global de energia do dispositivo
Aplicação típica
1- Luzes sensíveis ao corpo humano, interruptores sensíveis, iluminação sensível ao corredor
2Dispositivos de alarme de intrusão infravermelho, equipamento de detecção de segurança do corpo humano
3. Casa inteligente, terminais de detecção do corpo humano IoT
4Portas automáticas, controlo automático de detecção de aparelhos domésticos
5. brinquedos sensores do corpo humano, automação industrial detecção do corpo humano
Especificações:
| Tensão de alimentação | DC 5V ~ 20V |
| Corrente estática | ≤ 65μA @ 5V |
| Tipo de saída | Níveis altos e baixos |
| Frequência de corte de alta passagem FHPF | 0.4 Hz |
| Frequência de corte de passagem baixa FLPF | 7 Hz |
![]()
