Detalhes do produto:
|
| Tensão de alimentação: | 2,2 V ~ 5,0 V CC | Consumo de energia estática: | Projeto de baixa potência |
|---|---|---|---|
| Sinal de saída: | Saída de nível digital TTL | Tempo de bloqueio: | 2.0s |
| Atraso de saída ONTIME: | 2~3600s | Comprimento de onda da detecção: | 8~14μm |
| Faixa de detecção: | 2~10m | Condição de gatilho: | Movimento humano |
| Destacar: | sensor PIR piroelétrico digital,detector de corpo humano para alarme,sensor de sistema de alarme de intrusão |
||
Descrição do Produto:

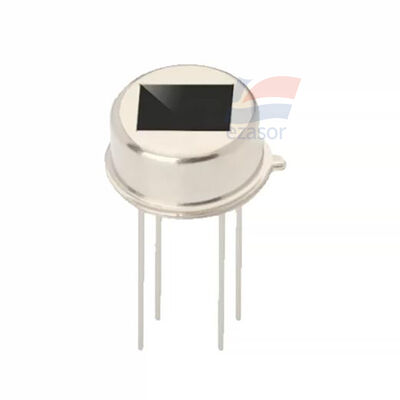

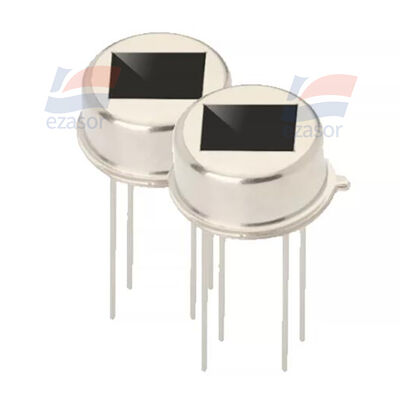

YJJ RDA224-F Sensor PIR Piroelétrico IR Digital Detector de Corpo Humano para Sistema de Alarme de Intrusão
Características:
Sensor PIR IR Termoluminescente Digital RDA224-F
Descrição do Parâmetro
Princípio: Efeito termoluminescente, um sensor integrado de detecção infravermelha humana combinando **elemento sensível + chip de processamento de sinal digital**, emite diretamente nível TTL digital, sem necessidade de circuito amplificador operacional externo, emparelhado com lente Fresnel para detectar movimento humano
Parâmetros Elétricos Principais
- Tensão de Alimentação: **2.2V ~ 5.0 VDC**
- Consumo de Energia Estática: Design de baixo consumo
- Sinal de Saída: **Saída de nível digital TTL (pino REL)**
- VOH ≥ 2.7V, VOL ≤ 0.3V (VDD = 3V, IOH = 10mA)
- Filtragem de Sinal
- Frequência de Corte Passa-Alta FHPF: 0.4Hz
- Frequência de Corte Passa-Baixa FLPF: 7Hz
- Tempo de Bloqueio: 2.0s (Sem resposta a novos sinais dentro de 2 segundos após o acionamento, anti-disparo falso)
- Atraso de Saída ONTIME: 2~3600s, 16 níveis ajustáveis não lineares (Tempo de retenção de detecção humana pode ser configurado através do pino)
- Comprimento de Onda de Detecção: Infravermelho humano 8~14μm
Desempenho de Detecção (com Lente Fresnel)
- Distância de Detecção: 2~10m (Depende da seleção da lente)
- Ângulo de Detecção: Determinado pela lente Fresnel
- Condição de Acionamento: Movimento humano, humano estático não acionará
- Arquitetura de Entrada: Aquisição de sinal diferencial, suprime interferências de mudanças lentas na temperatura ambiente
Definições dos Pinos
1. VDD: Terminal positivo de alimentação
2. GND: Terra de alimentação
3. REL: Pino de saída de acionamento de detecção humana (TTL)
4. ONTIME: Pino de configuração de tempo de atraso
5. SENS: Pino de ajuste de sensibilidade
6. OEN: Pino de controle de habilitação, pode alternar a operação do sensor
Recursos do produto
1. Integração completa, ADC de alta precisão embutido, entrada de sinal diferencial, forte capacidade anti-interferência
2. Saída direta TTL digital, simplifica circuitos periféricos, microcontrolador de chip único pode ler diretamente
3. Tanto a sensibilidade quanto o tempo de atraso de saída podem ser configurados, adequados para diferentes cenários
4. Ampla tensão de alimentação, baixo consumo de energia, adequado para dispositivos alimentados por bateria
5. Filtragem embutida, suprime fontes de interferência como deriva lenta de luz e temperatura
Aplicação típica
1. Luzes de detecção de corpo humano, interruptores de detecção, detecção de presença humana em casa inteligente
2. Sistema de alarme infravermelho de segurança, detecção de intrusão
3. Terminais de Internet das Coisas (IoT), dispositivos portáteis alimentados por bateria
4. Brinquedos de detecção de corpo humano, controle de detecção automática para eletrodomésticos
5. Detecção de corpo humano em automação industrial
Especificações:
| Tensão de Alimentação | 2.2V ~ 5.0 VDC |
| Consumo de Energia Estática | Design de baixo consumo |
| Sinal de Saída | Saída de nível digital TTL (pino REL) |
| Frequência de Corte Passa-Alta FHPF | 0.4Hz |
| Frequência de Corte Passa-Baixa FLPF | 7Hz |
![]()
