Detalhes do produto:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Destacar: | Fonte de luz infravermelha MEMS |
||
Descrição do produto:

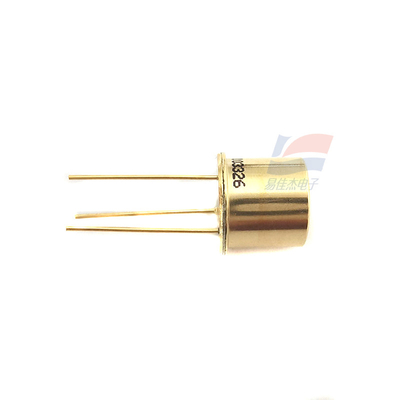

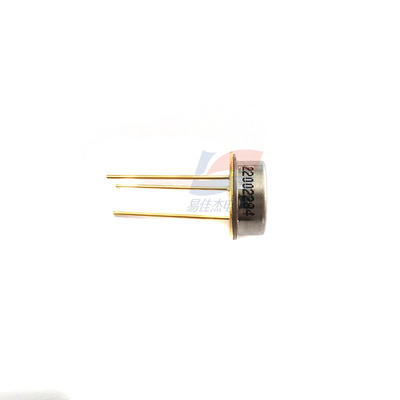

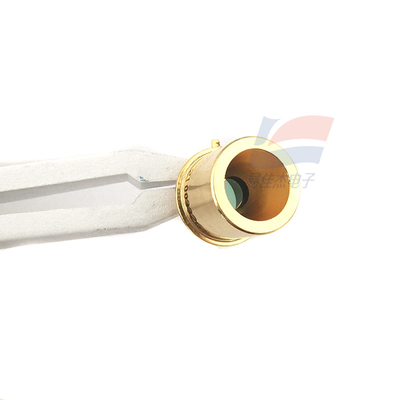

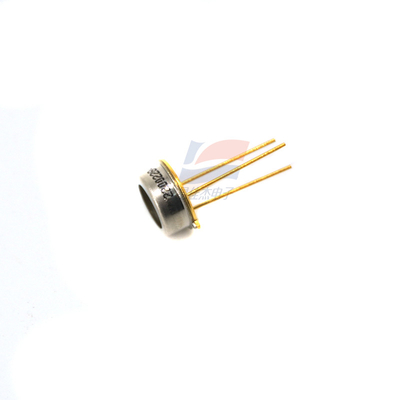

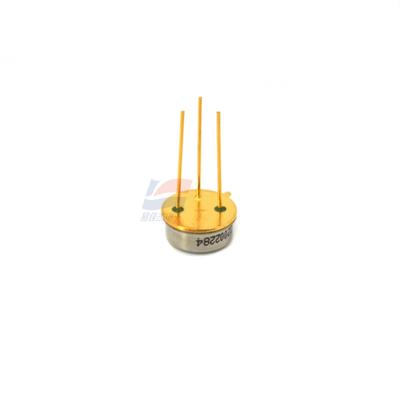

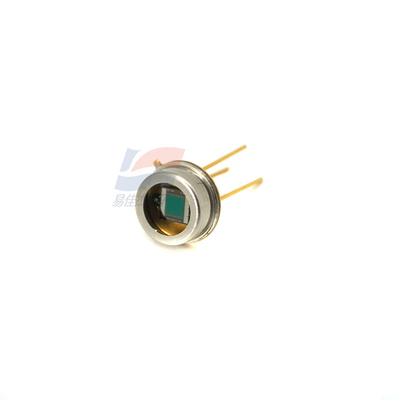

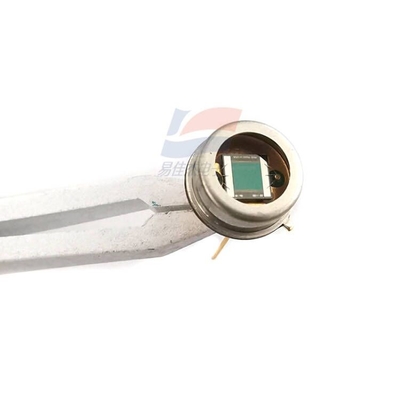

JSIR 350-4 MEMS Fonte de luz infravermelha Emitente infravermelho para medição de gases NDIR
Características:
O emissor infravermelho, com 4 chips no conector TO8, é utilizado para medir gases com baixa concentração ou características de baixa absorção.A versão com um reflector sem janelas na caixa TO8 padrão também é adequada para longas distâncias de medição a partir de 30 cmEsta contraparte de emissor de filamentos baseada em MEMS tem uma vida útil significativamente mais longa e menos deriva.
Ao contrário das fontes de infravermelho de filamento, o emissor Quad JSIR 350 é modulado/pulsável e não requer um chopper adicional.
Os diafragmas de carbono nanoamorfos de alto desempenho podem atingir temperaturas de diafragma de até 850 °C para uma saída de radiação estável a longo prazo.O transmissor JSIR 350 Quad IR é ideal para uma variedade de aplicações de análise de gases na indústria aeroespacial e outras aplicações exigentes.
Os iluminadores infravermelhos podem ser utilizados com detectores de termopila MTS ou detectores de pirotecnia MPS.A combinação com um detector IR Micro-Híbrido garante um melhor desempenho na análise das concentrações de gás e garante resultados de medição precisos.
Características de desempenho
Emissividade larga 2-15 μm
Temperatura da membrana até 850 °C
Alta potência de radiação
Frequência de modulação elevada
Duração de vida (confiabilidade devido à elevada estabilidade da membrana)
A tecnologia HermeSEAL está disponível.
Parâmetro técnico Unidade N2 aberta / janela
Faixa de saída espectral 2... 15 μm
Área activa 2,2 x 2,2 mm2
Resistente ao calor 1 40 ± 20 Ω
Coeficiente de temperatura 2 tip. 500 ppm/K
Constante de tempo 0-63 % tipicamente 12,5 ms
Consumo de potência nominal 3 650 mW
Tensão de funcionamento 4 tipo 4,9 V
Corrente de funcionamento 4 tipo 132 mA
Modo de condução recomendado Modo de energia
Temperatura da área ativa 1,5,6 610 ± 30 °C
Janela
Disponível: safira, BaF2, CaF2, Si ARC, outros
pedido
Habitação TO39
Vida útil estimada 7,8 > 5 000 h a 740 °C
> 100 000 h a 610 °C
Classificações máximas absolutas
Potência de entrada 3,5 1 200 mW
Temperatura do gabinete 8 185 sem janela,
85 °C com janela
Temperatura da área activa 850 °C
Especificações:
| Área efetiva [mm2] | 2.2 x 2.2 |
| Consumo de energia | Normal |
| Ampla emissividade | 2-15 μm |
| Temperatura da membrana até | 850 °C |
