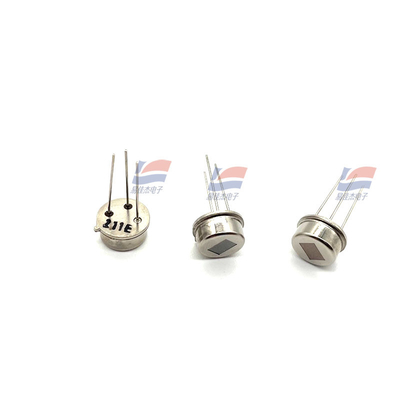

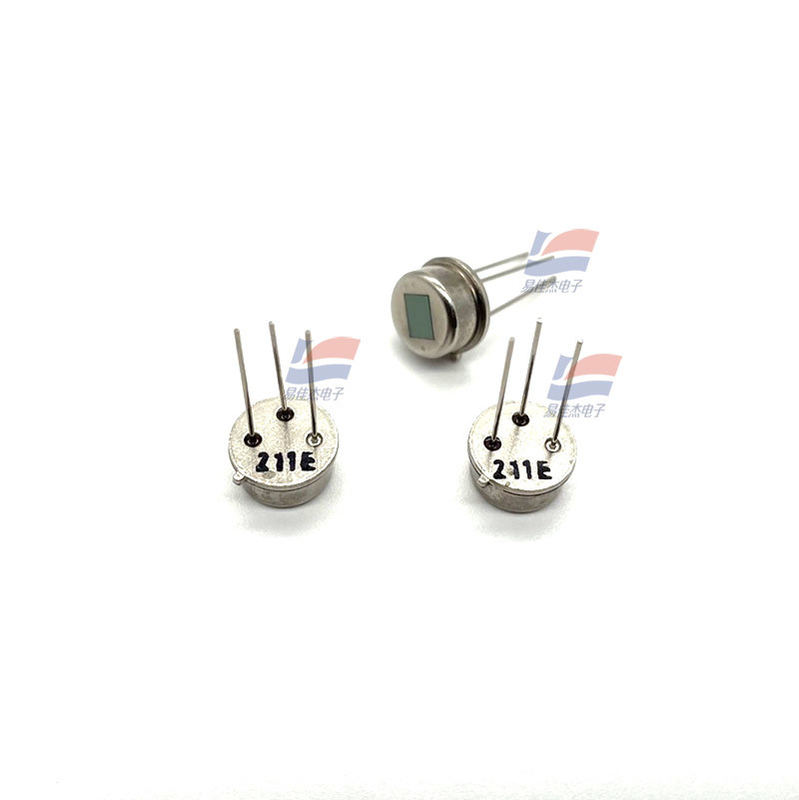

YJJ RE200B Sensor infravermelho piroelétrico Modulo de sensor infravermelho do corpo humano

Descrição do produto:

RE200B Sensor infravermelho piroeléctrico Modulo de sensor infravermelho do corpo humano

Características:

RE200B é um tipo de sensor. RE200B adota a característica de polarização de material piroelétrico que muda com a temperatura para detectar radiação infravermelha,e adota o método de complementação de elementos duplos sensíveis para suprimir a interferência causada pela variação de temperatura, o que melhora a estabilidade de trabalho do sensor.

Sensor infravermelho piroelétrico duplo RE200B, área de elemento sensível 2.0×1.0mm2

Sinais de saída > 2,5 V

(420°k corpo negro 1Hz frequência de modulação 0,3-3,0Hz largura de banda ganho de 72,5 dB)

(mVp-p) (25°C)

Saldo < 20%

Voltagem de funcionamento 2,2-15 V

Corrente de trabalho 8,5-24 μA

Utilização: 1, as características acima são medidas sob a condição de resistência da fonte R2=47KΩ, o utilizador pode ajustar o tamanho de R2 de acordo com as suas próprias necessidades ao utilizar o sensor.

2, prestar atenção à posição do elemento sensível e ao tamanho do campo de visão, a fim de obter o melhor desenho óptico.

3. Todas as medições de sinal de tensão são de calibração de pico a pico. EA e EB no balanço B representam os picos e picos dos sinais de saída de tensão dos dois elementos sensíveis, respectivamente.

4, quando se utiliza o sensor, a parte de dobragem ou soldagem do alfinete deve estar a mais de 4 mm da base do alfinete.

5, antes de utilizar o sensor, deve consultar o manual, especialmente para evitar pinos errados

Especificações:
