Detalhes do produto:
|
Excitação recomendada (usando circuito de ensaio): | 10 ± 0,01 Vdc 15 Vdc máximo (2) | Consumo de energia: | 30 mW |
---|---|---|---|
Ponto de corte da tensão de saída: | 50 mV @ 650 cm2 | Voltagem nula: | 00,00 ± 1,0 mV |
Destacar: | Sensor de fluxo de tensão de saída de 50 mV,Sensor de fluxo de 650 cm2,Sensor de fluxo de consumo de energia de 30 mW |

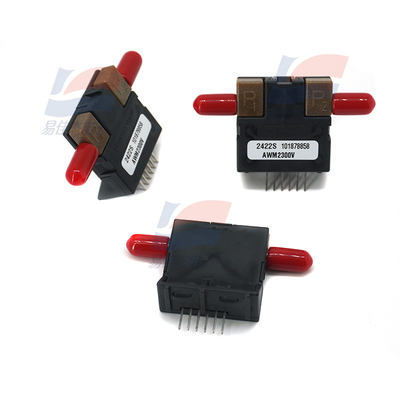

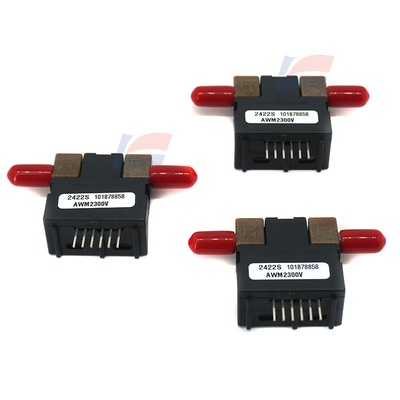

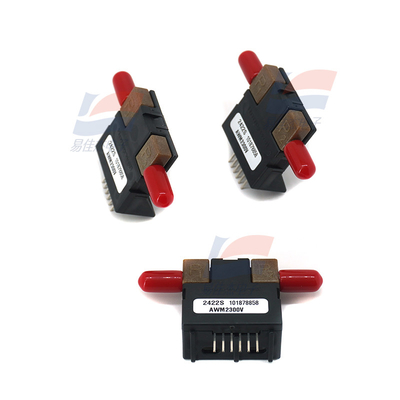

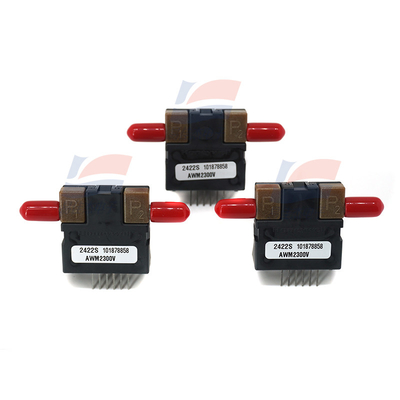

Sensor de fluxo AWM2300V
INFORMAÇÕES GENERALES
O sensor de fluxo de ar de massa da série AWM2000 Microbridge é um dispositivo passivo composto por duas pontes Wheatstone: uma para o controle do aquecedor de circuito fechado e outra para os elementos sensores gêmeos.O comando do aquecedor na figura 1 é necessário para funcionar de acordo com as especificaçõesO amplificador de instrumentação diferencial na figura 3 pode ser usado para aumentar o ganho e introduzir compensações de tensão na saída do sensor.
Contaminação dos meios:
A acumulação de poeira faz com que a queda de pressão através do sensor aumente para qualquer taxa de fluxo dada
O entupimento pode ser evitado pelo uso de um filtro de 5 micras barato a montante do elemento de detecção.
Fluxo de massa contra pressão diferencial:
O chip microbridge é basicamente um sensor de fluxo de massa usando um mecanismo de transferência térmica.A faixa de detecção pode ser ampliada ao detectar um fluxo amostrado do fluxo principal, diminuindo a relação do diâmetro do caminho de fluxo principal para o diâmetro mínimo do tubo de fluxo de ar dentro do sensorO estrangulamento do fluxo amostrado resulta numa amplificação inversa, obtida por meios mecânicos. É então possível medir a pressão diferencial proporcional ao fluxo de massa.Quanto maior a pressão diferencial, quanto mais massa que flui.As variações na densidade dos meios de fluxo devido às alterações de pressão ambiente e temperatura alterarão a saída do sensor de pressão diferencial AWM2200V proporcionalmente à mudança na densidade absolutaOs outros sensores de fluxo de massa não são afectados por alterações de densidade.
INSTRUÇÕES DE SOLDAgem Nota:
O sensor deve ser firmemente ligado à placa do PC antes da solda. Soldadura manual: 1. Use um ferro de soldadura com temperatura controlada com uma ponta de 3,2 mm de diâmetro. 2.Mantenha a ponta no terminal por 5 segundos no máximo. 3. Utilize soldagem de núcleo de resina de fluxo tipo R e limpe a mão após a solda.
INSTRUÇÕES DE SOLDAGEM, continuação da soldagem por ondas:
1. Coloque a temperatura da solda em 250 °C (480 °F) no máximo. 2. Faça correr o cinto a um mínimo de 1,54 m (5 pés) por minuto. 3. Acabe o tubo de cobertura ao limpar.
Repetibilidade e histerese máxima. | ± 1,0% de leitura (3) |
Tempo de resposta, no máximo. | Tempo de resposta, no máximo. |
Capacidade de choque (5 gotas, e.a. de 6 eixos) | 100 g pico |
Superpressão, no máximo. | 25 psi (5) |
Resistência do sensor (Pin 2 - Pin 1, Pin 6 - Pin 1) | Cinco quilómetros. |
