Detalhes do produto:
|
| Excitação recomendada: | 10 ± 0,01 Vdc | Consumo de energia: | 50 mW |
|---|---|---|---|
| Voltagem nula: | 10,00 ± 0,10 Vdc | Repetibilidade e histerese, máximo.: | ± 1,0%, leitura |
| Tempo de resposta máximo: | 3. 0 msec | ||
| Destacar: | Sensor de fluxo de ar industrial,Sensor de fluxo de ar de 50 MW,3.0 msec Sensor de fluxo de ar |
||

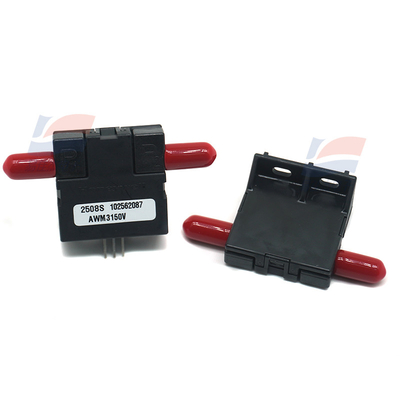

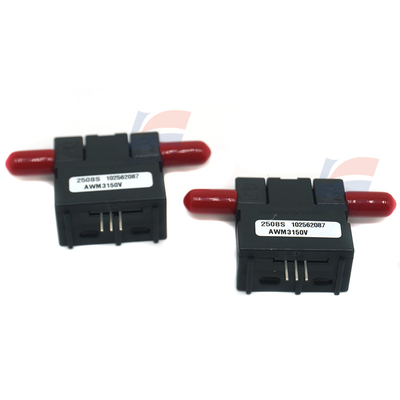

Sensor de fluxo de ar AWM3150V
INFORMAÇÕES GENERALES
Os sensores de fluxo de ar de massa da série AWM3000 operam com base na teoria de que o fluxo de ar direcionado através da superfície de um elemento de detecção causa a transferência de calor.A tensão de saída varia proporcionalmente à massa de ar ou outro gás que flui através das portas de entrada e saída de um determinado sensor. Corrente de sumidouro/fonte. As classificações máximas de corrente são 10 mA de sumidouro e 20 mA de fonte, regidas por um amplificador operacional LM224 no estágio final do amplificador de instrumentação.
Contaminação da mídia:
Os meios que atravessam o sensor devem estar livres de umidade condensada e de partículas contaminantes.Um filtro de 5 microns barato, situado a montante do sensor, reduz substancialmente o risco de danos causados por contaminantes.
Limpeza:
Cobre as extremidades das portas durante a limpeza, pois certos solventes podem atacar o epoxi utilizado para selar os tubos de chip no substrato cerâmico.
INSTRUÇÕES SOL DERING:
Observação: antes da solda, o sensor deve ser firmemente ligado ao circuito impresso.) Diâmetro da ponta. e temperatura a 400 °C [750 °F]. Mantenha a ponta no terminal por 5 segundos no máximo sobre soldagem do núcleo e limpar à mão [4 a após a solda.Cinturão de circulação com um mínimo de 1O tubo de cobertura termina quando se limpa.
| Intervalo de temperatura de armazenamento | -40 °C a 90 °C [-40 °F a 194 °F] |
| Rescisão | 0,635 mm [0,025 polegadas] quadrado |
| Peso | 10,8 g [0,381 oz] |
| Capacidade de choque (5 gotas, e.a. de 6 eixos) | 100 g pico |
| Superpressão máxima | 25 psi |
| Tensão de saída @ ponto de corte do laser | 1.5 Vdc @ 5 cm2 |
