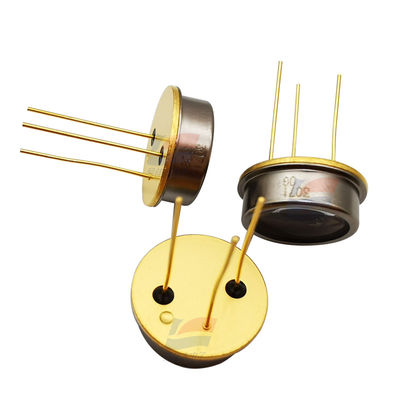

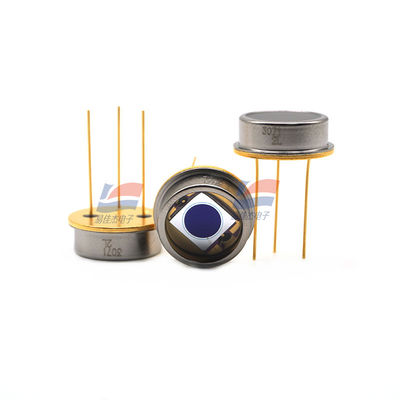

YJJ S3072 O fotodiodo PIN de silício é usado para detecção de luz de pulso de alta velocidade na transmissão óptica espacial

Descrição do Produto:

O fotodiodo PIN de silício YJJ S3072 é usado para detecção de luz pulsada de alta velocidade em transmissão óptica espacial

Características:

Fotodiodo PIN de silício de alta velocidade e grande área

O S3072 é um fotodiodo PIN de silício com uma superfície de recepção de luz relativamente grande. No entanto, ele pode fornecer excelente resposta de frequência a 45 MHz. Este fotodiodo é adequado para transmissão óptica espacial (componentes ópticos de espaço livre) e detecção de luz pulsada de alta velocidade.

Características

- Tamanho da superfície de recepção de luz: φ3,0 mm

- Frequência de corte: 45 MHz (VR = 24 V)

- Alta confiabilidade: pacote de metal TO-5

Parâmetros detalhados

Superfície de recepção de luz φ3,0 mm

Pacote Metal

Categoria do pacote TO-5

Refrigeração Tipo sem refrigeração

Tensão reversa (valor máximo) 50 V

Faixa de resposta espectral 320 a 1060 nm

Comprimento de onda de sensibilidade máxima (valor típico) 920 nm

Foto-sensibilidade (valor típico) 0,54 A/W

Corrente escura (valor máximo) 10000 pA

Frequência de corte (valor típico) 45 MHz

Capacitância da junção (valor típico) 7 pF

Potência equivalente de ruído (valor típico) 1,6×10-14 W/Hz1/2

Condições de medição Ta = 25°C, valor típico, foto-sensibilidade: λ = 780 nm, corrente escura: VR = 24 V, frequência de corte: VR = 24 V, capacitância da junção: VR = 24 V, f = 1 MHz, λ = λp, potência equivalente de ruído: VR = 24 V, λ = λp, salvo indicação em contrário
