S8745-01 Sensor fotoelétrico infravermelho para instrumentos analíticos de precisão Equipamento de medição industrial

             S8745-01 Sensor Fotoelétrico Infravermelho para Instrumentos Analíticos de Precisão e Equipamentos de Medição Industrial

1. Áreas de Aplicação:

• Instrumentos Analíticos de Precisão: Utilizado em dispositivos como espectrômetros ultravioleta (UV) - próximo - infravermelho (NIR), cromatógrafos e fotômetros para detecção de sinais de luz fracos. Ele permite a medição precisa da absorção, emissão ou transmissão de luz em todo o espectro UV - NIR, suportando a análise quantitativa em áreas como química, biologia e ciência ambiental.
• Equipamentos de Medição Industrial: Integrado em sensores industriais para monitorar parâmetros como espessura de filme, refletividade da superfície ou composição do material. Seu baixo ruído e alta sensibilidade permitem a detecção precisa de variações sutis de luz, garantindo o controle de qualidade em processos de fabricação (por exemplo, inspeção de wafers de semicondutores, medição da espessura do revestimento).
• Dispositivos de Diagnóstico Médico: Aplicado em equipamentos médicos, como imunoensaios, analisadores de química clínica ou monitores não invasivos de glicose no sangue. Ele pode detectar sinais ópticos fracos de reações bioquímicas, permitindo a quantificação precisa de biomarcadores ou outros analitos para diagnóstico de doenças e monitoramento da saúde.
• Instrumentos de Monitoramento Ambiental: Utilizado em dispositivos para medir a qualidade do ar (por exemplo, detecção de gases traços via absorção óptica), qualidade da água (por exemplo, análise de concentrações de poluentes) ou radiação solar. Sua ampla resposta espectral (190–1100 nm) e baixo Noise Equivalent Power (NEP) o tornam adequado para capturar sinais de luz ambiental fracos.
• Aeroespacial e Pesquisa Científica: Empregado em sensores aeroespaciais para detecção de radiação espacial ou sensoriamento remoto atmosférico, bem como em configurações de pesquisa de laboratório para estudar interações luz-matéria, óptica quântica ou experimentos de física de baixa luz.

2. Principais Características:

• Ampla Resposta Espectral: Cobre uma ampla faixa de comprimento de onda de 190–1100 nm (ultravioleta a próximo - infravermelho), tornando-o versátil para aplicações que exigem detecção em várias bandas ópticas.
• Desempenho de Ruído Ultra-Baixo: Apresenta um Noise Equivalent Power (NEP) típico de 11×10−15W/Hz1/2, minimizando o ruído de fundo e garantindo uma alta relação sinal-ruído (SNR) para detecção de luz fraca.
• Componentes Integrados de Alto Desempenho: Vem com um resistor de feedback embutido (RF​=1GΩ) e capacitor (CF​=5pF), bem como um amplificador operacional de entrada FET de baixa potência. Essa integração simplifica o projeto do circuito, reduz a contagem de componentes externos e garante a amplificação estável do sinal.

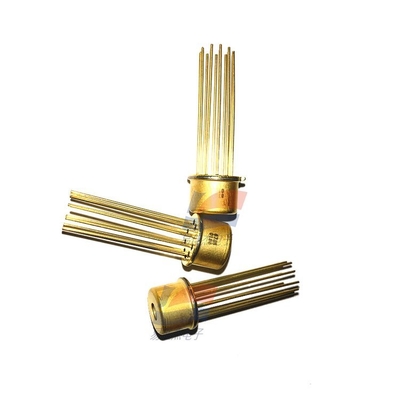

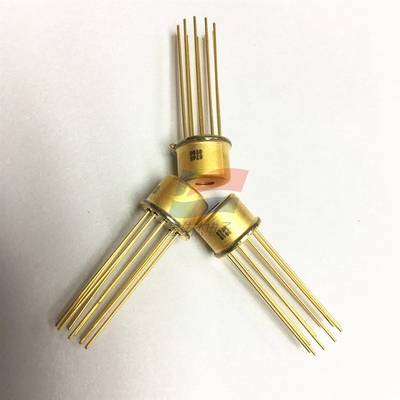

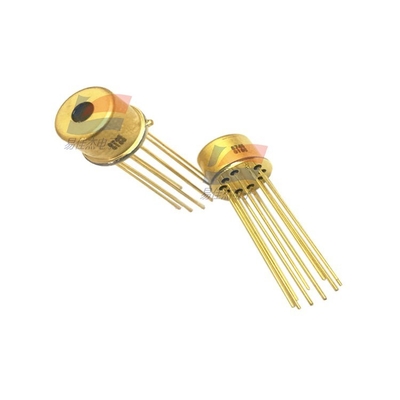

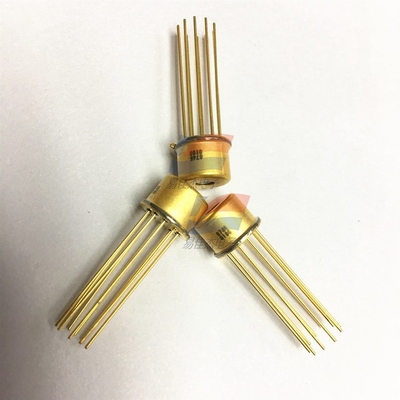

• Pacote Compacto e Blindado: Alojado em um pequeno pacote de metal TO - 5 com uma janela de quartzo. O pacote de metal fornece blindagem de compatibilidade eletromagnética (EMC) eficaz, enquanto a janela de quartzo oferece alta transmitância em toda a faixa espectral do sensor—ideal para aplicações com espaço limitado.
• Alta Resistência a Ruído EMC: A superfície sensível à luz é conectada ao terminal GND, aumentando a resistência à interferência eletromagnética (EMI). Isso garante um desempenho confiável em ambientes industriais ou eletrônicos ruidosos.
• Ajuste de Ganho Flexível: O ganho variável pode ser alcançado adicionando um resistor externo, permitindo que os usuários adaptem a saída do sensor aos requisitos específicos da aplicação (por exemplo, ajustando a sensibilidade para diferentes faixas de intensidade de luz).
• Grande Área Fotosensível: Possui uma área fotosensível de 2,4×2,4 mm, aumentando a eficiência da coleta de luz e melhorando a precisão da detecção para fontes de luz dispersas ou de baixa intensidade.
