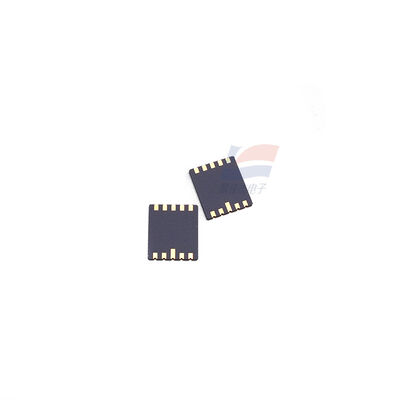

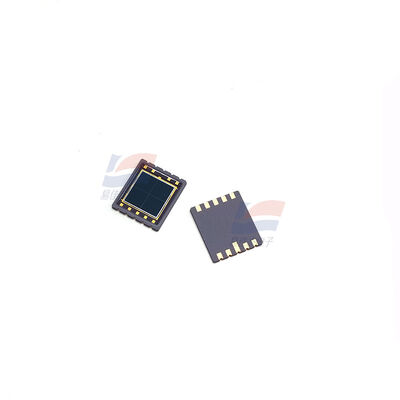

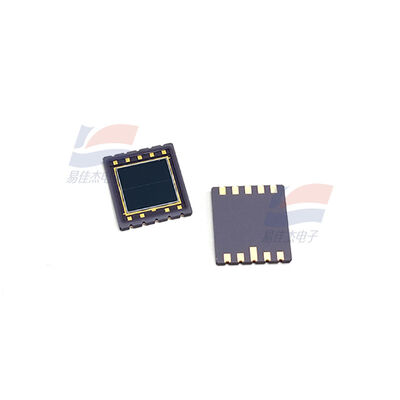

YJJ S5981 Fotodiodo de Silício PIN 10x10mm para Detecção de Infravermelho Próximo

Descrição do produto:

YJJ S5981 Fotodiodo PIN de silício, 10×10 mm, para detecção de infravermelho próximo

Características:

S5981 O fotodiodo PIN de silício, especialmente concebido para aplicações de montagem de superfície (SMD), é utilizado principalmente para cenários ópticos precisos, tais como calibração do eixo óptico, detecção de posição,e alinhamento a laser.
S5981 Fotodiodo
1Parâmetros essenciais (Ta = 25°C)
Modelo: S5981
Tipo: fotodiodo PIN de silício de 4 quadrantes
Área fotossensível: 10 × 10 mm (igual em todos os quadrantes, 5 × 5 mm por quadrante)
Resposta espectral: 320 - 1100 nm (ultravioleta a infravermelho próximo)
Hamamatsu Photonics Co., Ltd.
Comprimento de onda máximo: 960 nm
Coeficiente de resposta: 0,72 A/W @ 960 nm
Corrente escura: ≤ 4 nA (@ VR = 10V)
Capacidade na junção: 35 pF (@ VR = 10V, f = 1 MHz)
Frequência de corte: 20 MHz
Potência equivalente de ruído: 1,9 × 10-14 W/Hz1/2
Embalagem: SMD cerâmico, espessura 1,26 mm
Temperatura de funcionamento: -40°C ~ +85°C
Temperatura de armazenagem: -40°C ~ +100°C
Características: Divisão em 4 quadrantes, grande área fotossensível, SMD ultrafinos, solda de refluxo livre de chumbo
2Estrutura e pinos

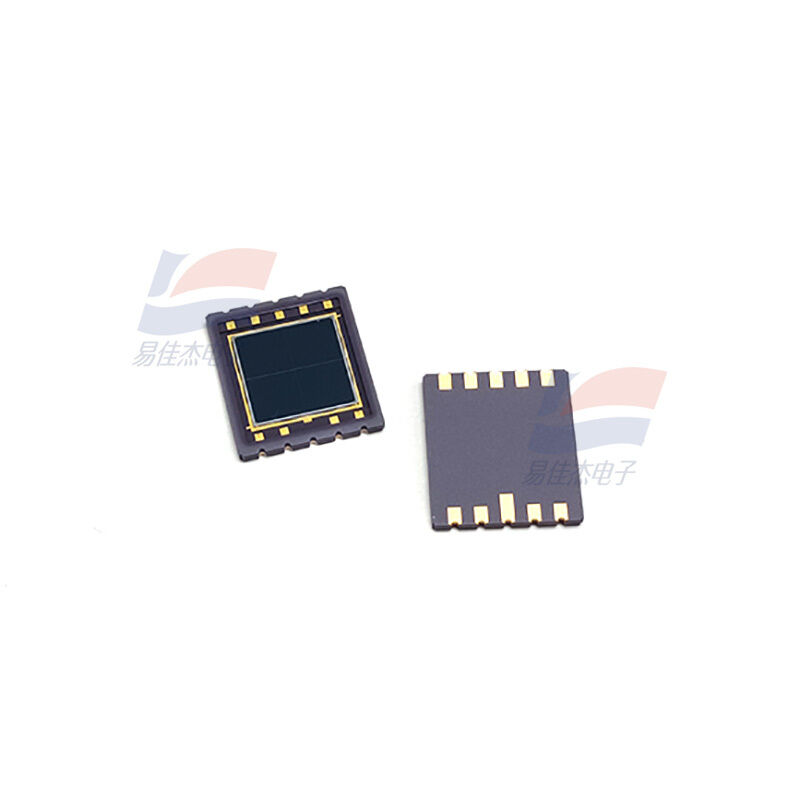

Estrutura de 4 quadrantes: a superfície iluminada é dividida em 4 quadrantes independentes (A/B/C/D), cada um capaz de emitir fotocorrente

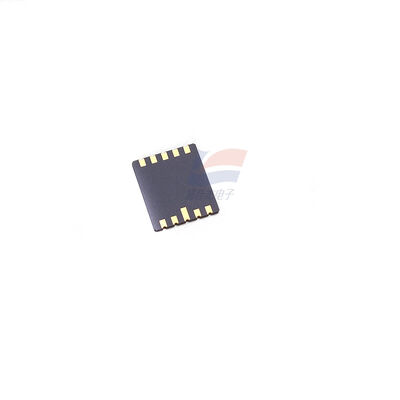

Pins: 5 no total (4 caminhos de sinal + 1 terminal comum), suporta solda de refluxo SMD
Vantagens: Detecção simultânea da intensidade luminosa e da posição do ponto luminoso, sem necessidade de digitalização mecânica
3Aplicações típicas
Calibração / alinhamento do eixo óptico a laser
Monitoramento de posicionamento e deslocamento para equipamento de marcação, soldagem e corte a laser
Plataforma óptica, telescópio, radar a laser Correção de eixo óptico de circuito fechado
Detecção sensível à posição (alternativa PSD)
Medição do deslocamento do centro do ponto de luz, detecção de desvio de ângulo
Visão robótica, alinhamento da peça, detecção precisa do deslocamento
Monitorização de potência / energia a laser
Detecção em tempo real de 905nm/980nm/1064nm Laser Power
Monitorização da intensidade luminosa para comunicação por fibra óptica, equipamento médico a laser
Instrumentos de medição ópticos
Detecção de amplo espectro para espectrofotômetros, colorímetros e radiômetros
Monitorização da luz ambiental, controlo da exposição para câmaras industriais
Automatização automóvel / industrial
Recepção de radar a laser do veículo (LiDAR), sensor de evitação de obstáculos
Navegação e posicionamento de veículos guiados automáticos (AGV)

Especificações:
