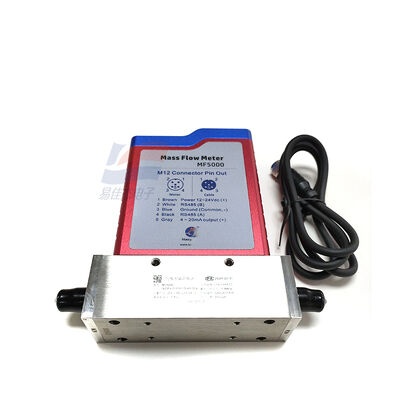

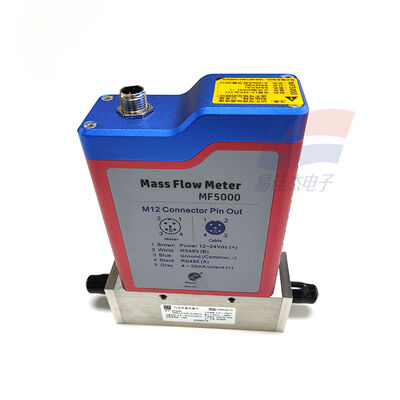

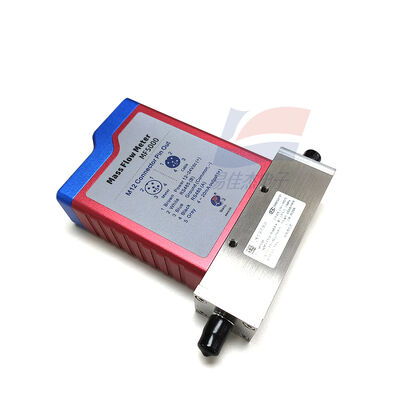

YJJ MF5006-N2M-E-0.5-50-15-AB-D-A MEMS Medidor de fluxo de massa de gás térmico 0,5-50 SLPM 1,5MPa

Descrição do produto:

Medidor de vazão maciço do gás térmico de YJJ MF5006-N2M-E-0.5-50-15-AB-DA MEMS 0,5 - 50 SLPM 1.5MPa

Características:

I. Desmontagem do modelo (significados detalhados de cada posição)

MF5006-N2M-E-0.5-50-15-AB-DA

MF5006: Série, DN6 (Diâmetro interno 6mm, interface de 1/4")

N2: Gás Padrão = Nitrogênio (N₂)

M: Princípio do Fluxo de Massa Térmica MEMS

E: Escudo de liga de alumínio

0,5: Faixa Mínima 0,5 SLPM (Litros Por Minuto Padrão a 20°C / 1 atm)

50: Alcance Máximo 50 SLPM

15: Pressão Máxima de Trabalho 1,5 MPa

AB: Saída = 4-20mA + RS485 (Modbus-RTU)

D: Com display LCD (fluxo instantâneo + cumulativo)

A: Configuração padrão (sem personalização especial)

II. Parâmetros principais (MF5006-N2M-E-0.5-50-15-AB-DA)

1. Desempenho de medição

Meio medido: N₂, ar, O₂, Ar, CO₂, etc. Seco, limpo, sem óleo, sem gás de condensação

Furo / Interface: DN6, Rosca Interna de 1/4" (G1/4 ou NPT1/4)

Faixa (N₂, 20°C/1 atm): 0,5–50 SLPM (Litros/minuto padrão)

Precisão: ±(1,5% de leitura + 0,2% FS)

Repetibilidade: ≤±0,5%FS

Proporção de faixa: 100:1 (ampla faixa, baixa sensibilidade ao fluxo)

Tempo de resposta: ≤100ms (mudanças de fluxo de acompanhamento rápido)

Fluxo inicial: baixo a 8 mm/s (fluxo extremamente pequeno mensurável)

2. Elétrica e Saída

Fonte de alimentação: 12–24 VCC ±10%, consumo de energia < 2W

Saída analógica: 4–20mA (correspondente a 0–50 SLPM)

Comunicação: RS485 (Modbus-RTU), monitoramento remoto em rede

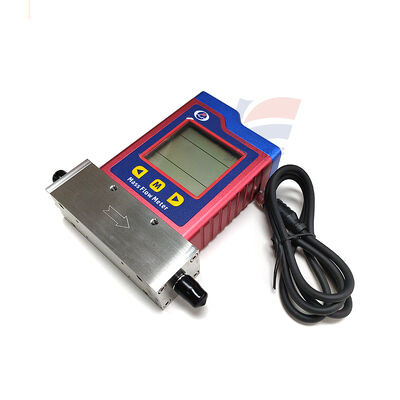

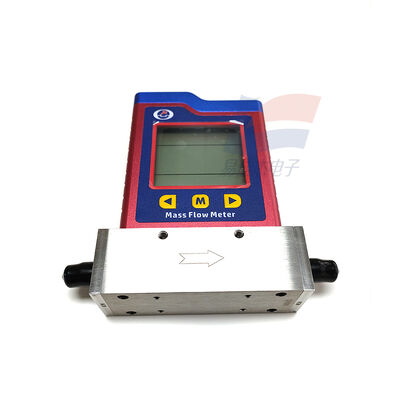

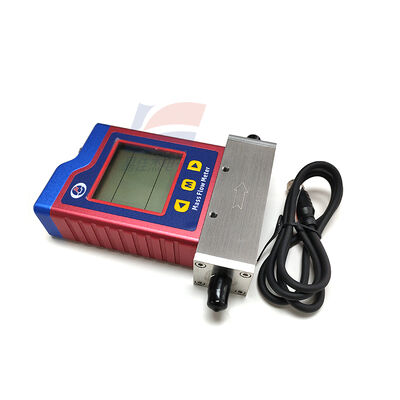

Display: Tela LCD, Exibe Fluxo Instantâneo (SLPM) + Fluxo Cumulativo

3. Mecânica e Meio Ambiente

Material da carcaça: liga de alumínio (tipo E), leve, resistente à corrosão

Material de contato: aço inoxidável 316L

Pressão de trabalho: ≤1,5 ​​MPa (15bar)

Temperatura de trabalho: -20°C a +60°C

Umidade: 0–95% UR (sem condensação)

Grau de proteção: IP40 (à prova de poeira, ambiente industrial interno/geral)

Instalação: Instalação horizontal/vertical à vontade, sem necessidade de segmento de tubo reto (vantagem do MEMS térmico)

4. Principais características

MEMS térmico: medição direta do fluxo de massa, sem compensação de temperatura/pressão, precisão, flutuações de temperatura/pressão afetam

Pressão diferencial ultrabaixa: perda de pressão mínima, adequada para sistemas de baixa pressão/fluxo pequeno

Alta estabilidade: desvio de ponto zero pequeno, livre de manutenção a longo prazo

III. Principais aplicações (medição precisa de gases de pequeno diâmetro e baixo fluxo)

1. Semicondutores/Eletrônica (cenário principal)

Nitrogênio de alta pureza (N₂), oxigênio (O₂), argônio (Ar), proporção de gás de processo e monitoramento de fluxo

Controle preciso de gás de pequeno fluxo em equipamentos de processamento, difusão, gravação e deposição de wafer

2. Médico / Farmacêutico

Monitoramento do fluxo de fornecimento de oxigênio / nitrogênio hospitalar (respiradores, máquinas de anestesia)

Gás Estéril Farmacêutico, Gás Protetor (N₂/Ar) Medição Precisa

3. Laboratório/Pesquisa

Taxa de fluxo pequena, mistura, monitoramento de gás de reação de gases experimentais (N₂/O₂/Ar/CO₂)

Medição de gás de baixo fluxo para catálise, combustão, amostragem ambiental, etc.

4. Automação Industrial

Controle estável de fluxo pequeno de gás protetor de soldagem (Ar/CO₂)

Monitoramento de fluxo de processamento preciso, explosão de equipamentos de inspeção/gás de proteção

Pequeno ramo de medição de consumo de energia final de ar comprimido/equipamento

5. Ambiental/Nova Energia

Gás de escape de baixa concentração, monitoramento de amostragem de fluxo pequeno de gás residual

Medição de gás hidrogênio de baixa concentração para células de combustível de hidrogênio
