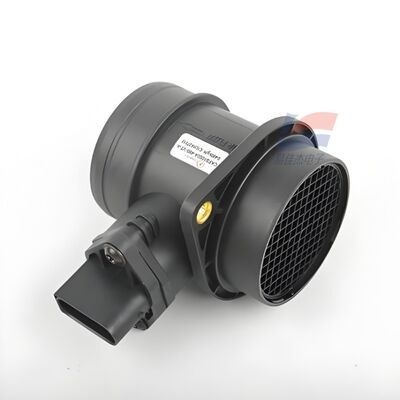

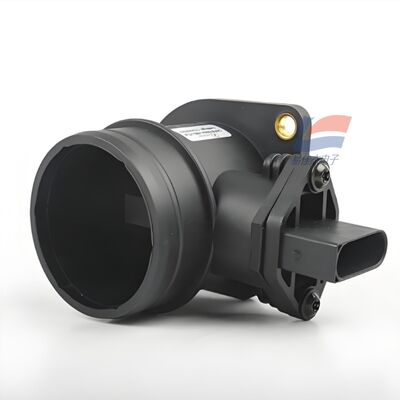

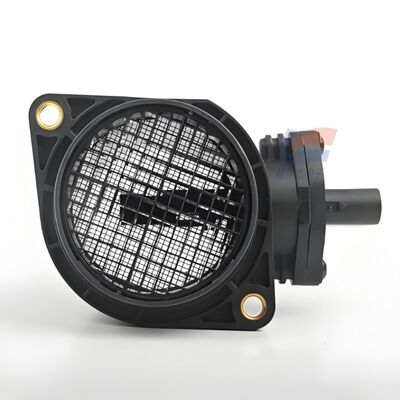

YJJ CAFS1000A Sensor de fluxo de ar para automóveis - Medidor de fluxo de gás com DN60

Descrição do produto:

Sensor de fluxo de ar de nível automotivo YJJ CAFS1000A - medidor de fluxo de gás com DN60

Características:

I. Informações básicas do modelo

Série: Sensor de fluxo de ar de nível automotivo CAFS1000

Modelo: CAFS1000A (medidor de fluxo de ar tipo tubo integrado, modelo compatível com equipamento host)

Princípio de medição: Chip de silício térmico MEMS, medição direta da qualidade do fluxo de ar (kg/h), fluxo não volumétrico

II. Parâmetros principais de desempenho

1. Especificações de medição de vazão

Faixa padrão: 10 - 1000 kg/h (faixas personalizáveis ​​de 250/320/370/800 kg/h)

Limite superior da velocidade do fluxo de ar: 0 - 60 m/s

Meio de medição: Ar limpo e seco, gás inerte; Alta poeira proibida, contaminação por óleo, mistura de gás óleo-água

Precisão de medição: ±2,0% FS (erro abrangente da faixa total)

Repetibilidade: <0,5% FS

Tempo de resposta T90: ≤15ms (captura rapidamente a entrada transitória do motor)

Pressão estática de tolerância máxima: 0,3 MPa (3bar)

Resistência ao impacto: 100g, estável em ambientes acidentados de veículos

2. Parâmetros Elétricos

Tensão da fonte de alimentação: 7 - 24 VCC (padrão de sistema de 12 V para veículo, veículo a diesel 24 V compatível)

Tensão de funcionamento típica: 12V DC

Corrente de trabalho: <50mA (condição 14V)

Sinal de saída (duas opções, personalizado de fábrica)

Saída de tensão analógica: saída proporcional linear de 1 - 5 V (solução de veículo convencional)

Saída de pulso de frequência: compatível com ECU antigo

Calibração de temperatura total ASIC integrada, sem necessidade de circuito adicional de compensação de temperatura

Grau de proteção: IP40

3. Temperatura e Meio Ambiente

Temperatura de trabalho: -40°C ~ +125°C (Ambiente de ampla temperatura do compartimento do motor)

Temperatura de armazenamento: -40°C ~ +125°C

Tolerância à umidade: 0 - 100% RH, pode tolerar leve condensação de vapor de água

Referência de calibração: 20 ℃, pressão atmosférica padrão 101,325kPa calibração de ar

4. Estrutura Mecânica

Material do invólucro: plástico de engenharia resistente ao calor ABS

Método de instalação: tipo flange de tubo de admissão direto, instalado entre o filtro de ar e o acelerador

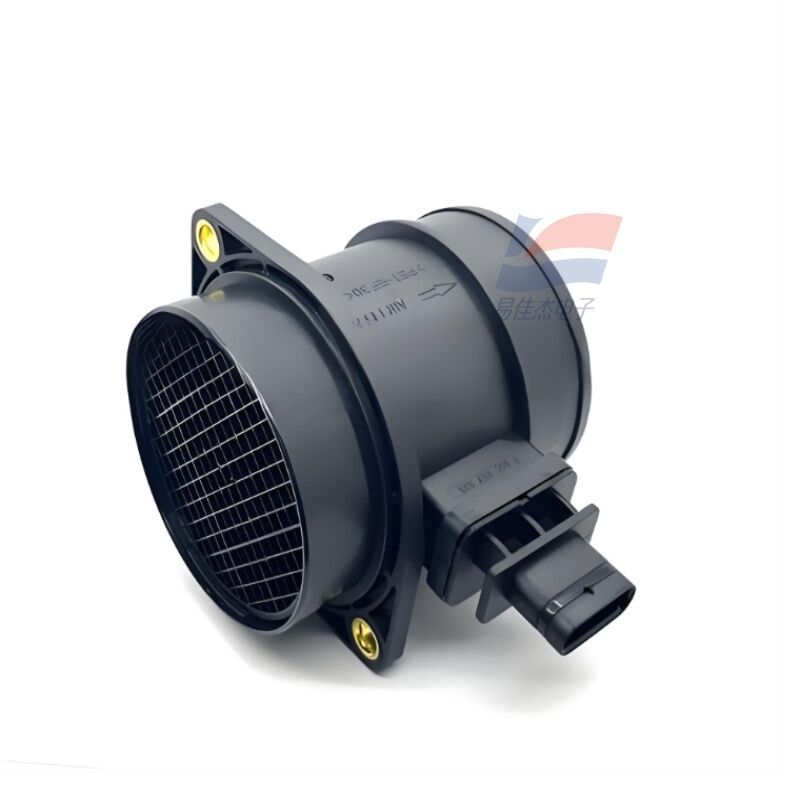

Marcação da direção do fluxo: a carcaça rotula a direção do fluxo de ar, não pode ser instalada ao contrário

Interface elétrica: conector multipinos padrão do veículo, conecta-se diretamente à ECU do veículo

III. Principais vantagens do produto

Chip MEMS térmico, saída direta de qualidade de fluxo de ar, ECU sem necessidade de conversão de densidade

Temperatura integrada de fábrica e compensação linear, simplifica o desenvolvimento da ECU

Excelente faixa de tensão do veículo 7 - 24 V, universal para veículos a gasolina/diesel

Resposta ≤ 15ms, corresponde precisamente à aceleração de emergência do motor, condições transitórias de marcha lenta

Núcleo do sensor de estado sólido, sem filme vulnerável, antipoeira, impacto anti-fluxo de ar, longa vida útil

Saída analógica linear de 1 - 5V, compatível com coleção ECU de automóveis em geral

4. Principais cenários de aplicação

1. Sistema de energia automotiva (aplicação principal)

Monitoramento de fluxo de qualidade de entrada de motor controlado eletronicamente a gasolina/diesel

Elemento de coleta central da ECU para cálculo do volume de injeção do motor: controla com precisão a injeção com base no volume de admissão, otimiza a potência, o consumo de combustível e as emissões de escapamento

Veículos de passageiros, veículos comerciais, caminhões leves, peças de reposição do medidor de admissão de veículos modificados

Monitoramento de circuito fechado do fluxo de admissão do turbocompressor

2. Equipamentos Industriais de Gás e Combustão

Caldeira a gás, controle de proporção de combustível de queimador industrial

Compressor de ar, monitoramento do fluxo de admissão do grupo gerador de gás

Equipamento de tratamento de gases de escape (recirculação de gases de escape EGR) Detecção de proporção de ar

3. Equipamento Comercial

Grandes unidades de ar fresco, equipamento de purificação industrial, medição de ar de grande volume

Fornos de ar quente de combustível/gás, controle de circuito fechado de fluxo de ar do equipamento de secagem

V. Distinção de Modelos de Série

CAFS1000A: Medidor de vazão automotivo de grande vazão tipo tubo integrado (10 - 1000 kg/h, complementar para veículo)

CAFS1000B: Modelo de microfluxo de tubo tipo placa pequena, adequado para pequenas vias aéreas industriais e geradores de oxigênio médico

CAFS3000: Sensor de fluxo MEMS de baixo alcance do tipo inserção em miniatura (nível sccm para gases minúsculos)
