YJJ S5990-01 Detector de posição sensível a PSD bidimensional Medimento da posição óptica do fotodiodo

Descrição do produto:

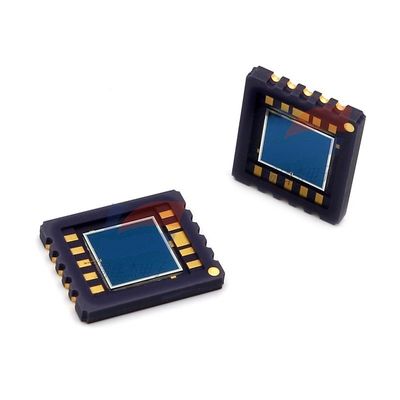

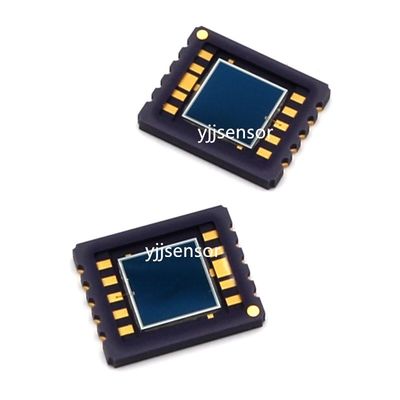

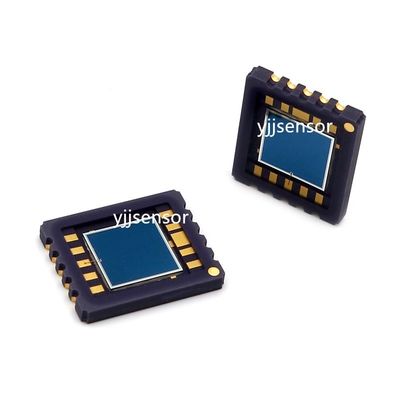

YJJ S5990-01 Fotodiodo detector bidimensional PSD sensível à posição para medição de posição óptica

Características:

Tipo de dispositivo: PSD bidimensional de quatro lados (detector sensível à posição, um tipo de fotodiodo especial)

Distinção de modelo

S5990-01: Modelo de bandeja e montagem em superfície a granel;

S5990-11: Modelo de produção de montagem em superfície de fita em rolo;

A mesma série de tamanho grande: S5991-01 (superfície fotossensível de 9×9mm)

Princípio fundamental

Fotodiodo de silício com eletrodo separado de quatro lados. Quando o ponto de luz cai em qualquer posição da superfície fotossensível de 4 × 4 mm, os quatro caminhos da fotocorrente de saída dos ânodos X1 / X2 / Y1 / Y2 correspondem linearmente às coordenadas do ponto de luz; o circuito back-end calcula a proporção das quatro correntes e pode calcular as coordenadas X e Y bidimensionais precisas, sem a necessidade de uma matriz de pixels, detecção contínua de posição e velocidade de resposta extremamente rápida.

II. Parâmetros do núcleo óptico e elétrico (Ta = 25°C, condições de teste padrão)

1. Tabela de parâmetros espectrais ópticos

Parâmetros Especificações Típicas

Área fotossensível efetiva 4 mm × 4 mm

Faixa de resposta espectral 320 ~ 1100 nm (ultravioleta a infravermelho próximo)

Comprimento de onda de resposta de pico λp 960nm (compatível com laser infravermelho 905/960nm)

Sensibilidade de resposta de pico 0,6 A/W

2. Tabela de desempenho de detecção de posição

Indicadores de Parâmetros

Erro de detecção de posição ±70μm (típico), máximo ±150μm

Fotocorrente de saturação 500μA (VR=5V, carga 1kΩ)

Resistência interpolar 7kΩ (polarização de 0,1V)

Tempo de resposta de aumento tr 1μs (rastreamento pontual de alta velocidade)

Capacitância de junção terminal 70 ~ 150pF

ID de corrente escura (VR=5V) Típico 0,5nA, máximo 10nA (baixo ruído, adequado para luz fraca)

3. Parâmetros limitantes do poste

Tensão máxima de polarização reversa: 20V (tensão de trabalho convencional recomendada 5V)

Temperatura operacional: -20°C ~ +60°C

Temperatura de armazenamento: -40℃ ~ +80℃

Espessura do pacote: Pacote de montagem em superfície de cerâmica ultrafino de 1,26 mm, compatível com soldagem por refluxo SMT

Material da janela: Resina de silicone (melhor transmitância de luz ultravioleta do que epóxi)

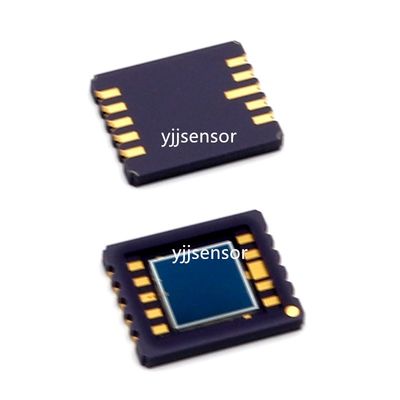

4. Definições de pinos (montagem em superfície de 10 pinos)

Ânodo X1

Pé vazio NC

Ânodo X2

Pé vazio NC

Cátodo Cátodo Comum

Pé vazio NC

Ânodo Y1

Pé vazio NC

Ânodo Y2

Pé vazio NC

Especificações:
