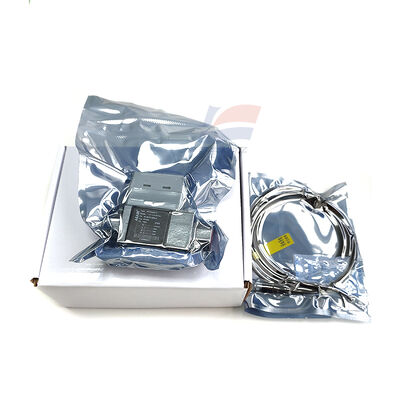

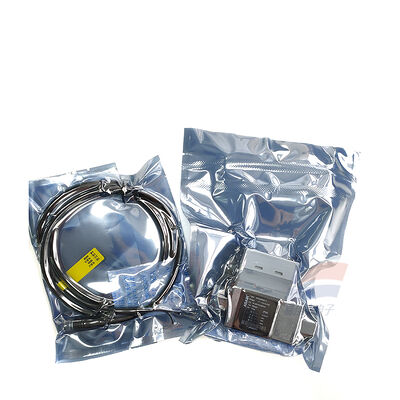

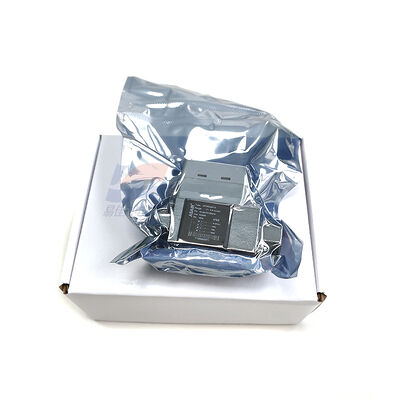

YJJ AFD5004R10 Sensor de fluxo de líquido de vórtice de 0,5 a 4 L/min para refrigeração de equipamentos industriais

Descrição do produto:

YJJ AFD5004R10 Sensor de fluxo de líquido de vórtice de 0,5 a 4 L/min para refrigeração de equipamentos industriais

Características:

I. Parâmetros essenciais (especificações oficiais)
Modelo: AFD5004R10 (série ASAIR AFD5)
Princípio de medição: vórtice de Von Karman (Vórtice)
Faixa de fluxo: 0,5 - 4 l/min (para líquidos)
Precisão: < ± 3,0% F.S. Repetitividade < 2,0%
Especificações da interface: G3/8 (DN10), Filamento da união
sinal de saída: RS485 (Modbus RTU), R10 = RS485 + ecrã
Voltagem de alimentação: 18 - 28 VDC (típica 24V)
Meio: Água, óleo, líquido limpo de baixa viscosidade
Materiais de contacto: PPS (casca) + SUS304 (canal de fluxo), resistente à corrosão
Pressão de trabalho: 10 bar (máximo 16 bar)
Temperatura de funcionamento: -20°C - +60°C
Perda de pressão: baixa perda de pressão, poupança de energia
Grau de protecção: IP65
Tamanho / Peso: Aproximadamente 80 × 45 × 35 mm; Aproximadamente 350 g
II. Princípio de funcionamento
Fluid flows through the internal diffuser plate → generates periodic vortices (Von Karman Vortex) → the built-in sensor detects the vortex frequency → the frequency is proportional to the flow rate → the chip converts it into a flow value → local display + RS485 upload.
Vantagens principais: Sem peças móveis, sem desgaste, sem deriva, longa vida útil, resistente à corrosão.
III. Principais aplicações (Medida precisa de líquidos de fluxo pequeno)
Automatização industrial
Química - dosagem / controlo de proporções (como reagentes, solventes)
Semicondutores / Monitoramento eletrónico do fluxo de água ultrapura / Fluido de limpeza
Eletroplatação / Tratamento de superfície Eletroplatação Monitoramento do fluxo de circulação de líquidos
Equipamento de laboratório e médico
Controle preciso do fluxo de água de arrefecimento / reagente para instrumentos experimentais
Equipamento médico (como máquinas de diálise, analisadores) para medição de líquidos de pequeno caudal
Proteção do ambiente e tratamento de águas
Água de saída de equipamentos de tratamento de esgoto de pequena escala/Monitoramento da dose
Equipamento de purificação de água / Máquina de água potável Medida e controlo do caudal de saída
Energia e máquinas gerais
Monitoramento de fluxos de óleo lubrificante em sistemas hidráulicos / lubrificantes
Monitorização do consumo de combustível de fluxo pequeno nos sistemas de combustível
