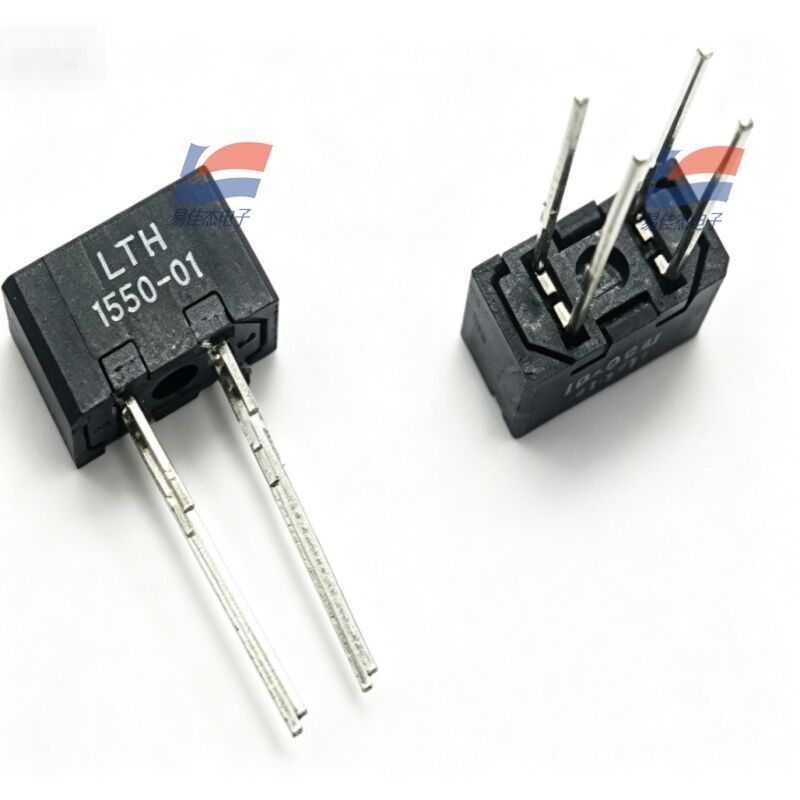

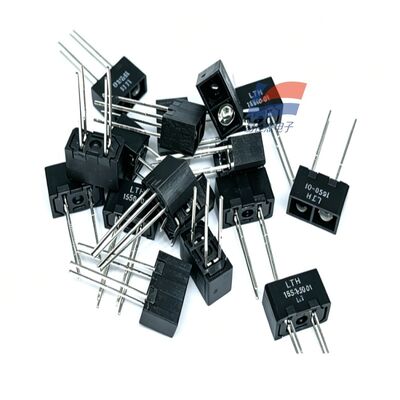

YJJ LTH-1550-01 Sensor Fotoelétrico Interruptor Fotoelétrico Reflexivo Interruptor Fotoelétrico

Descrição do produto:

Sensor fotoelétrico YJJ LTH-1550-01 - Interruptor fotoelétrico - Interruptor fotoelétrico reflexivo - Usado em equipamentos automatizados

Características:

I. Informações básicas do produto
Marca: LITEON (fábrica original de Taiwan)
Modelo: LTH-1550-01
Tipo: sensor fotoelétrico reflexivo (interruptor fotoelétrico reflexivo)
Pacote: montagem em superfície DIP4 de 4 pinos, passo padrão de 2,54 mm
Distância de detecção padrão: 3,81 mm (faixa de detecção ideal)
Certificação: Em conformidade com os padrões ambientais RoHS, adequado para eletrônicos industriais/de consumo
II. Princípio da Estrutura Interna
Integrado de dois componentes em uma unidade:
LED emissor de infravermelho de 940nm (emite luz infravermelha)
Fototransistor NPN (receber luz infravermelha refletida)
As janelas de emissão e recepção estão dispostas na mesma direção e lado a lado. Quando um objeto entra na faixa de detecção de 3,81 mm, a luz infravermelha é refletida para o tubo receptor, o transistor conduz, o nível muda, alcançando a detecção de presença sem contato. A concha preta vem com uma estrutura de sombreamento, resistindo à interferência de luz difusa ambiental.
III. Parâmetros elétricos principais
Limitando Valores Nominais
Mesa
Especificação de parâmetro
Corrente direta do LED se máximo 60mA
Tensão reversa LED VR 5V
LED de queda direta Vf típico 1,2V
Corrente Ic do coletor do fototransistor máximo 20mA
Tensão Coletor-Emissor Vceo 30V
Temperatura operacional -25°C ~ +85°C
Temperatura de armazenamento -55℃ ~ +110℃
Características Elétricas
CTR da taxa de transferência atual: 50% ~ 600%
Velocidade de resposta rápida, adequada para contagem em alta velocidade e detecção de posição
Saída de circuito aberto do coletor NPN, pode ser emparelhada diretamente com IO de microcontrolador de chip único
4. Definição de 4 pinos (caracteres impressos vistos de baixo, pinos da esquerda para a direita)
Pino 1: ânodo LED (LED+)
Pino 2: Cátodo LED (LED-/GND)
Pino 3: Emissor Fototransistor (E, Common Ground GND)
Pino 4: Coletor Fototransistor (C, Saída de Sinal)
Esquema de fiação simples (ESP32 / microcontrolador geral de chip único)
LED + conectado ao resistor limitador de corrente de 220Ω para 3,3V/5V; LED - Conectado ao GND
Fototransistor E conectado ao GND; Coletor C conectado ao IO com pull-up de resistor de 10K
Quando um objeto se aproxima, o IO gera um nível baixo; nenhum objeto é de alto nível
V. Vantagens principais do produto
Calibração de fábrica integrada, sem necessidade de ajuste manual do caminho óptico, plug-and-play
Sem contatos mecânicos, a vida útil excede em muito os microinterruptores mecânicos
Tamanho compacto, montagem em superfície em PCB, adequado para instalação interna em dispositivos pequenos
Concha de sombreamento preto, não aciona em iluminação interna, luz natural fraca
Operação em ampla faixa de temperatura, compatível com equipamentos industriais, equipamentos de escritório, pequenos eletrodomésticos
VI. Cenários típicos de aplicação
Equipamento de escritório: Detecção de papel, contagem de papel, detecção de atolamento de papel em impressoras/copiadoras
Equipamentos de Automação: Detecção de presença e ausência, detecção de posição limite de pequenas linhas de montagem
Hardware Inteligente: Detecção de portas de caixas de armazenamento, detecção de abertura de tampas de latas de lixo, detecção simples de nível de líquido
Equipamento financeiro: ATM, caixa registradora, reconhecimento de papel-moeda, contagem de notas

Especificações:
