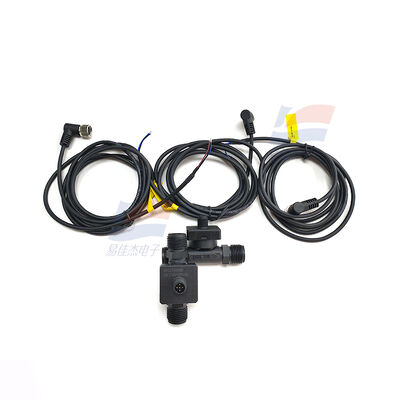

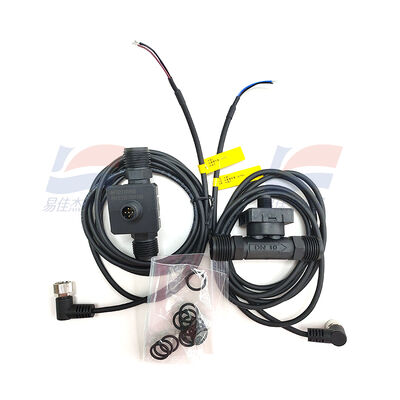

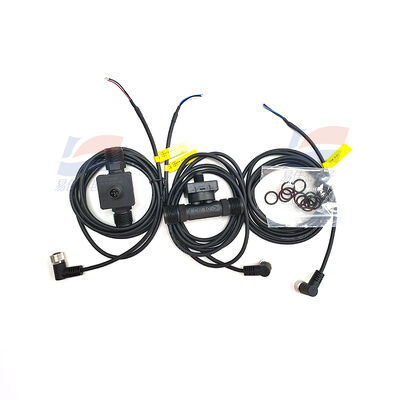

YJJ AFD2110W00 1.8 - 32L/min Vortex Sensor de fluxo de água Sistemas de encanamento de eletrodomésticos

Descrição do produto:

YJJ AFD2110W00 1.8 - 32L/min Sensor de fluxo de água por vórtice Eletrodomésticos Sistemas de encanamento

Características:

I. Interpretação do modelo AFD2110W00

AFD2: Série de sensores de fluxo de fluido de fluxo turbulento

110: Código de faixa 1.8 - 32 L/min

W: sinal de saída 0 - 10V Tensão de saída

00Modelo convencional padrão sem funções adicionais Guangzhou Aosong Electric...

II. Parâmetros elétricos e de fluxo essenciais

Tensão de alimentação: 11,4 - 12,6 V CC

Faixa de medição: 1,8 - 32 L/min (diâmetro do tubo roscado DN10, roscado externo G1/2)

Precisão de medição

Fluxo < 50% FS: Escala total ± 1%

Fluxo ≥ 50% FS: leitura ± 2%

Sinais de saída: 0 - 10V Tensão linear (Quanto maior o caudal, maior a tensão)

Temperatura média: -20°C - 90°C (água limpa, líquido refrigerante de baixa viscosidade, líquido diluído)

Ambiente de trabalho Temperatura: -30°C - +85°C

Temperatura de armazenagem: -30°C - +85°C

Características estruturais

Princípio: Fluxo turbulento de Von Karman, sem rotor em movimento no interior, menos propensos a ficar presos por escamas ou areia

Perda de pressão extremamente baixa, não aumenta a carga da bomba

Resistente a impurezas, não desviando ponto zero a longo prazo

Corpo principal PPS Plástico de engenharia, resistente à água limpa e a meios de corrosão fraca

Interface mecânica: DN10, G1/2 Filamento externo direto através da instalação

Nível de proteção: IP65, adequado para ambiente úmido no interior dos equipamentos

Duração de vida: Sem componentes desgastados, operação contínua por mais de 5 anos estável

III. Vantagens essenciais do produto

Sem rotor em movimento, escamas e areia são menos propensos a ficar presos, baixo custo de manutenção

Pequena variação de temperatura, medição estável em vias fluviais alternadas de frio e quente

0 - 10V quantidade analógica padrão, pode ser conectado diretamente ao PLC, placa de controle de temperatura e instrumentos

Baixa perda de pressão, bomba de calor, aquecedor de água não aumentará o consumo de energia

Tamanho compacto, máquina completa OEM Instalação conveniente

IV. Principais cenários de aplicação

1Eletrodomésticos e encanamento (mais populares)

Detecção de fluxo do aquecedor de água a gás/elétrico, ignição do abastecimento de água, protecção contra cortes de água

Bomba de calor de fonte de ar, monitoramento do fluxo de circulação de água para aquecimento do chão, alarme de escassez de água / baixo fluxo

Caldeira de parede, medição do caudal da máquina de água potável instantânea

2- Ventilação HVAC e Ar condicionado central

Unidade de água arrefecida, água de arrefecimento, monitoramento do fluxo de água congelada

Prevenção de fluxo insuficiente levando ao congelamento do evaporador, protecção contra sobrecarga do compressor

Estatísticas de fluxo do sistema de recuperação térmica de edifícios, cálculo do consumo de energia

3Equipamento médico

Máquina de diálise, Máquina de água pura, Controle Quantitativo do Fluxo de Fluido de Irrigação Médica

Refrigerador médico Monitoramento do fluxo das vias navegáveis

4Equipamento de refrigeração industrial

Bateria de refrigeração de água, tanque de hidrogénio de refrigeração de energia Circuito de monitoramento de fluxo

Equipamento a laser, máquina de soldadura de resfriamento de fluxo de proteção de vias navegáveis

5Equipamento de pequena dimensão para produtos químicos e água pura

Monitorização do fluxo de metanol, etanol e solução diluída de baixa viscosidade

Medição de fluxo de água circulante de laboratório, equipamento de purificação de água de pequena dimensão
