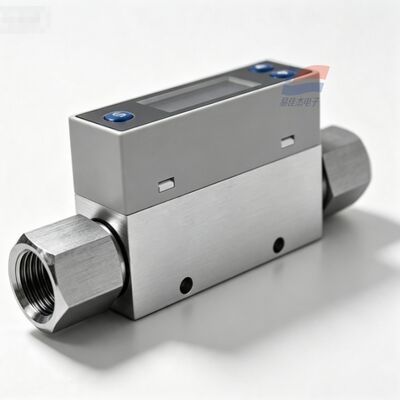

Sensor de Fluxo de Massa Térmico MEMS YJJ TC5200-01-L010-A-C6-P3 0-10sccm G1/8 para Laboratório

Descrição do Produto:

Sensor de Vazão de Massa Térmico MEMS YJJ TC5200-01-L010-A-C6-P3 0-10sccm G1/8 para Controle de Caminho de Gás de Microfluxo em Laboratório

Características:

I. Parâmetros Básicos de Desempenho
Princípio de Detecção: Tipo térmico microeletromecânico MEMS, mede diretamente a taxa de vazão mássica de gás padrão, não afetado por flutuações de temperatura e pressão
Faixas de Vazão Opcionais: 0-10 sccm ~ 0-200 SLM; Faixa TC5200-04-C1000-A-C6-P3 0-1000 sccm
Precisão de Medição: ±2.0 %FS
Repetibilidade: ≤1.0%FS
Desvio do Ponto Zero: ≤0.5%FS
Tempo de Resposta: ≤5ms, resposta rápida às mudanças no fluxo de ar
Resolução: 0.1%FS
Meios Permitidos: Ar, Nitrogênio, Argônio, Oxigênio, Dióxido de Carbono, Hélio, etc., gases secos e limpos não corrosivos
II. Especificações Elétricas
Fonte de Alimentação: Fonte de alimentação DC de 9-24 VDC
Consumo Total de Energia: Corrente de trabalho < 30mA, baixo consumo de energia adequado para fonte de alimentação de longo prazo
Saída de Sinal (A representa saída completa)
Analógica: Saída de corrente 4-20mA, saída de tensão 0-5V
Comunicação Digital: Protocolo RS485-Modbus-RTU
C6: Interface de terminal elétrico de 6 pinos
P3: Saída de chave de alarme de fluxo de relé

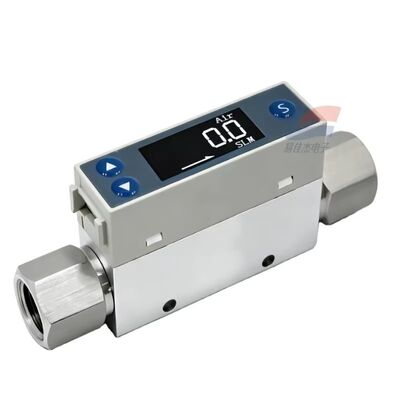

Configuração da Tela: Display de cristal líquido LCD integrado, exibição em tempo real de fluxo instantâneo, fluxo cumulativo e temperatura do meio
III. Parâmetros de Resistência à Pressão e Ambientais
Interface da Tubulação: -04 = rosca interna G1/4; Versão de alta vazão pode ser selecionada como interface G1/2
Resistência Máxima à Pressão: 1.0 MPa
Temperatura de Operação: -20℃ ~ +70℃
Temperatura de Armazenamento: -30℃ ~ +80℃
Umidade Aplicável: 0-95% RH, sem condensação de água
Material do Corpo da Válvula: Liga de alumínio de aviação, estrutura resistente ao desgaste, com baixa perda de pressão
IV. Recursos Funcionais Principais
Função de Acumulação Total de Fluxo Integrada
Suporte para Calibração de Comutação de Parâmetros de Múltiplos Gases
Botões do Painel Frontal, configuração no local com um clique de faixa, limite de alarme e endereço de comunicação
Tamanho Compacto, Instalação em Tubulação, Adequado para Caminho de Gás Experimental Estreito
Saída de Alarme Transistor PNP/NPN Personalizável OEM
V. Cenários de Aplicação Industrial (Lista de Palavras-chave do Título de Exportação)
Linha de suprimento de gás de laboratório, monitoramento de gás de processo semicondutor, gás de proteção de soldagem (argônio, nitrogênio), monitoramento de consumo de energia de ar comprimido, equipamentos de teste de bateria de nova energia, linha de gás médica, detecção de gás de cauda de biogás, suprimento de gás de corte a laser, equipamentos de detecção de vazamentos, instrumentos de experimentos de fluidos universitários
