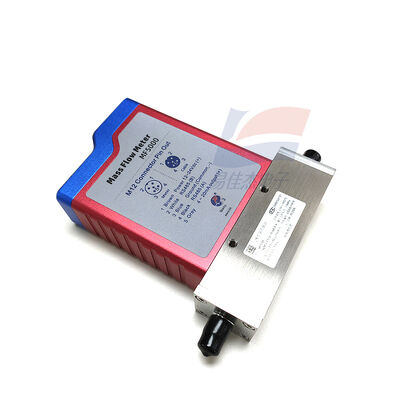

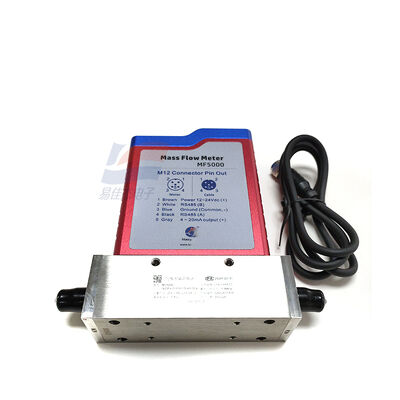

Medidor de fluxo de massa de gás compacto YJJ MF5006-N-50-B-D-R para controle de gás protetor de equipamentos a laser

Descrição do produto:

YJJ MF5006-N-50-B-D-R Medidor de fluxo de massa de gás compacto para controlo de gás protetor de equipamento a laser

Características:

I. Análise pormenorizada do quadro dos códigos modelo

Campo de codificação Explicação detalhada

MF5006 série MF5000, diâmetro DN6, porta de ar de rosca externa 1/4-NPT

N Versão padrão normal não à prova de explosão, sem ecrã LCD

50 Escala completa 0,5 - 50 SLPM (litros padrão por minuto)

B saída de sinal de corrente analógica de 4-20mA

D Calibração de fábrica com ar; permite a troca de coeficientes de correcção para gases limpos, como o azoto, o oxigénio, o argão, o dióxido de carbono, etc.

R Estrutura do compartimento da versão padrão básica

II. Princípio de medição

Chip de detecção térmica MEMS de diferença de temperatura constante, detecta diretamente a taxa de fluxo de massa de gás, compensação automática de temperatura-pressão incorporada,Não afectadas por flutuações da pressão do gás de abastecimento e da temperatura ambienteEstrutura de detecção de bypass, perda de pressão da tubulação extremamente baixa.

III. Parâmetros de desempenho essenciais

Intervalo de fluxo: 0,5 - 50 SLPM

Precisão de medição: ± 1,5 + 0,5% FS

Erro de repetibilidade: ≤ ± 0,75% FS

Proporção de alcance: 100:1, pode medir de forma estável de fluxo pequeno para fluxo grande

Tempo de resposta T90: ≤ 125 ms

Condição de calibração: 20°C, pressão atmosférica normal, ar limpo

IV. Especificações elétricas

Fonte de alimentação: fonte de alimentação industrial de corrente contínua de 8 - 24 V

Corrente de funcionamento total: ≤ 50 mA

Signais de saída: especificação B 4 - 20mA de saída de corrente linear, 4mA corresponde a 0 caudalidade, 20mA corresponde a escala completa 50 SLPM

Interface de comunicação: n.o RS485, sem ecrã LCD; adequado para ligação directa ao módulo de aquisição PLC

V. Parâmetros ambientais e de pressão

Temperatura ambiente do instrumento: -20°C ~ +65°C

Temperatura do gás medida: -10°C ~ +55°C

Capacidade máxima de pressão: 1,5 MPa (15 bar)

Umidade de trabalho: 0-95% RH, sem condensação de vapor de água

Meio compatível: ar, nitrogénio, oxigénio, argônio, dióxido de carbono, etc. Gás seco e não corrosivo

Grau de protecção: IP40

VI. Parâmetros da estrutura mecânica

Interface de tubulação: fio externo 1/4-NPT

Diâmetro interno do canal do sensor 6 mm

Material da cavidade do caminho do gás: aço inoxidável 304

Suporta instalações horizontais e verticais multidirecionais

VII. Características do produto

Perda de pressão ultra-baixa, não causará atenuação da pressão do gasoduto de abastecimento

Proporção de gama larga, pode medir estavelmente 0,5SLPM taxa de fluxo de gás pequeno

Padrão 4 - saída de corrente industrial de 20 mA, fiação simples, compatível com a maioria dos equipamentos de controlo industrial

Corpo compacto sem visor, economiza espaço de instalação, adequado para integração no caminho de gás do equipamento internamente

Interferências anti-electromagnéticas EMC de nível industrial, compatíveis com as condições de laboratório, de semicondutores e de equipamento de solda

VIII. Cenários do setor de aplicações (embedagem de palavras-chave SEO de exportação)

Circuito de abastecimento de gás de laboratório, equipamento de geração de oxigénio para monitorização do caminho do gás, gás protetor de soldagem, gás de processo de semicondutores, detecção de tubulações de ar comprimido, gás de entrada de célula de combustível,Instrumento de amostragem do ar ambiental, sistema de abastecimento de gás inerte
