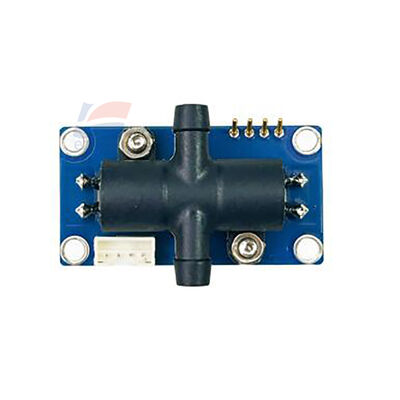

Sensor de Fluxo de Concentração de Oxigênio Ultrassônico YJJ DM-OFC-B3 Módulo TOF O2 com EMC Aprimorado

Descrição do produto:

YJJ DM-OFC-B3 Sensor de fluxo de concentração de oxigénio por ultra-som MODULO TOF O2 Com EMC aprimorado

Características:

Sensor de fluxo de concentração de oxigénio por ultra-som DM-OFC-B3

Descrição do parâmetro

Modelo: DM-OFC-B3, método de diferença de tempo de voo por ultra-som TOF, versão de configuração superior da série DM-OFC, **compensação dupla de temperatura e pressão + melhor anti-interferência EMC**,compatível com ventiladores médicos de fluxo ultra elevado e equipamento de oxigenoterapia de fluxo elevado HFNC; apenas para o gás misturado binário O2/N2

Informações Básicas

- Modelo: DM-OFC-B3

- Princípio de detecção: tempo de voo ultra-sônico TOF

- Meio de medição: gás de mistura binária de oxigénio + nitrogénio (PSA produção de oxigénio / gás de saída do ventilador)

- Aplicações: ventiladores médicos, dispositivos de oxigenoterapia de alto fluxo HFNC, unidades industriais de geração de oxigénio de grande fluxo; monitoramento simultâneo on-line da pureza do oxigénio + fluxo de gás,ODM integração completa da máquina, substituição de sensores de equipamentos antigos

- Posicionamento da versão: B0 versão básica → B1 versão melhorada → B2 com compensação de pressão → **B3 modelo emblemático, EMC atualizado, interferência anti-electromagnética mais forte,adequado para equipamento médico**

Parâmetros de medição essenciais

- Faixa de concentração de O2: ** 20,5% ~ 95,6% VOL**

- Resolução de concentração: 0,1% VOL

- Precisão de concentração: ±1,2% FS (5~50°C, dupla compensação temperatura/pressão)

- Faixa de fluxo: **0 ~ 30 L/min**

- Resolução do caudal: 0,1 L/min

- Precisão do caudal: ±0,2 L/min

- Tempo de resposta T90: ≤ 0,8 s

- Pré-aquecimento: ligação rápida de arranque, alcança a precisão máxima em 2 minutos

Parâmetros elétricos

- Tensão de alimentação: DC 5V ~ 12V (DC12V típico)

- Corrente de trabalho média: ≤ 50 mA

- Saída de comunicação: UART TTL 3.3V (9600 baud rate), opcional RS485

- Introdução: **Algorismo de compensação de temperatura + pressão dupla + compatibilidade eletromagnética EMC melhorada**, medição estável na presença de interferências do motor e da fonte de alimentação

Condições ambientais

- Temperatura de trabalho: 5°C ~ 50°C

- Umidade de trabalho: 5­85% RH, **sem condensação**

- Pressão máxima tolerada: 180 kPa

- Requisitos em matéria de gases de amostragem: pré-filtragem e desumidificação, ausência de água líquida, poeira, CO2/VOC e outros gases de impurezas

- Vida útil: ≥10 anos, sem elementos de consumo eletroquímicos, sem calibração frequente a longo prazo

Especificações físicas

- Dimensões: 120,5 × 22 × 22 mm

- Peso: 25g.

- Caminho de gás: Caminho de gás direto, perda de pressão extremamente baixa, sem restrições de direção para o gás de entrada e saída, conveniente para integração de gasodutos

Pontos de venda de produtos

1Tecnologia ultra-sônica TOF, **coleta simultânea de parâmetros de pureza de oxigénio + taxa de fluxo**, módulo único substitui 2 sensores

2- Dupla compensação de temperatura e pressão + CEM reforçada, interferência anti-electromagnética, adequada para condições eletromagnéticas complexas de equipamentos médicos

3Limite superior da taxa de fluxo aumentado para 30 L/min, adequado para ventiladores, equipamento de oxigenoterapia de alto fluxo HFNC de grande fluxo

4Não existem elementos de consumo, longa vida útil, reduzindo os custos de calibração e manutenção posteriores

5. saída serial digital UART, conveniente para conexão da placa-mãe incorporada, suportando desenvolvimento ODM e manutenção de substituição de equipamentos médicos
